Bomba de vejiga 407

Bomba de vejiga 407

La bomba de muestreo de vejiga permite efectuar muestreos de excelente calidad en numerosas aplicaciones. Ofrece una fiabilidad y un resultado excelentes (Certificado E.P.A).

Descripción

Características

Ofrece un excelente desempeño y confiabilidad. Con las bombas de vejiga se garantiza que no haya contacto con el aire o agua durante el muestreo. Cumple con los estándares más rigurosos de la EPA de los EE. UU. para monitoreo de compuestos volátiles orgánicos (COV) en aguas subterráneas.
La vejiga asegura que el aire o gas de impulsión no entre en contacto con la muestra, de modo de evitar su desgasificación o contaminación. Las bombas de vejiga son resistentes y duraderas. Las vejigas de PTFE son ideales para aplicaciones dedicadas, mientras que existen vejigas de polietileno más económicas disponibles para quienes prefieren cambiar vejigas después de cada uso. Las vejigas y los filtros de admisión se reemplazan fácilmente en campo en solo unos minutos. No son necesarias herramientas especiales.
Excelente para muestreo en caudal normal o en caudal bajo, las bombas de acero inoxidable pueden levantar agua a profundidades hasta 150 m bajo la superficie.

Purga y muestreo en caudal bajo
El muestreo en caudal bajo ofrece muestras de excelente calidad al reducirse la turbulencia. También reduce los volúmenes de purga y, por lo tanto, el tiempo de muestreo y los costos de desecho. Al usar una unidad de control electrónico de bomba modelo 464, la bomba de vejiga puede regularse para proporcionar una salida continua de 100 ml/min o inferior.
El uso de un sistema de celda de flujo continuo durante el muestreo en caudal bajo permite el análisis continuo del agua de purga, en línea, a medida que fluye, de modo que el muestreo puede comenzar en cuanto las lecturas se estabilizan.
También hay disponibles sellos mecánicos para reducir aún más los volúmenes de purga y acelerar los tiempos de muestreo.

Características

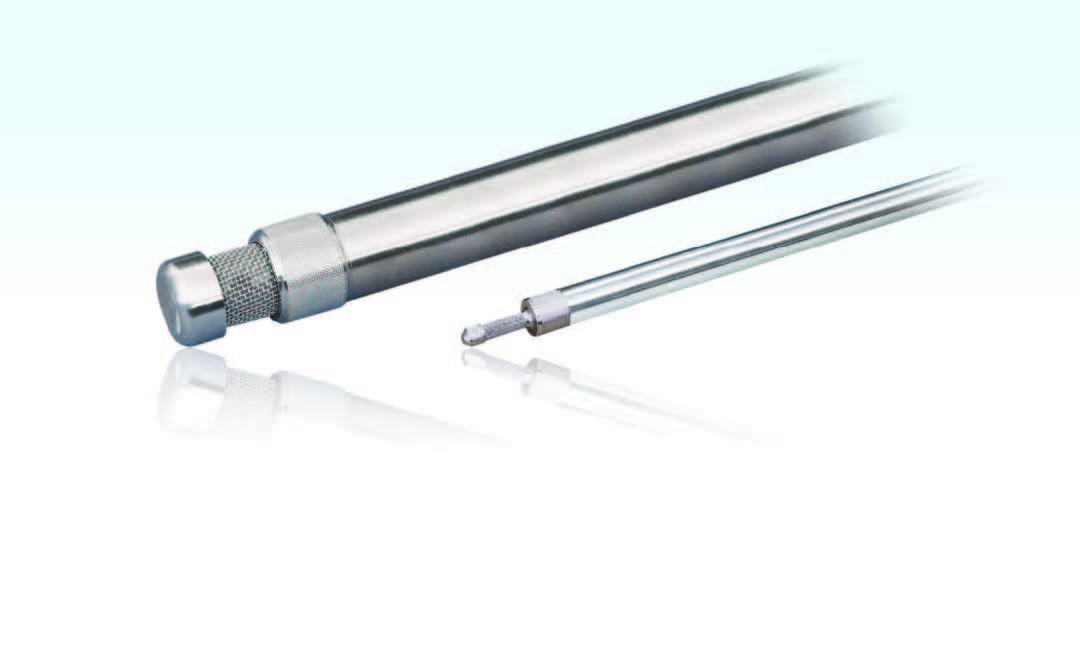

Acero inoxidable: diámetro de 1,66″ (42 mm) y 1″ (25 mm) con cuerpo de acero inoxidable 316.
Aplicaciones no verticales: Las bombas funcionan efectivamente en casi cualquier ángulo y pueden colocarse debajo de rellenos sanitarios, colas de residuos de minería, tanques de almacenamiento o plumas de contaminación.
Bombeo de lixiviado/producto: Las bombas neumáticas son apropiadas para el bombeo de líquidos contaminantes. Solventes fuertes y productos químicos corrosivos pueden bombearse de manera fácil y económica.
Sobrevive al bombeo seco, aire sucio y arena: Las vejigas no se dañan por el funcionamiento en agua cargada de sedimento o en condiciones de bombeo seco.
Equipo de protección contra congelamiento: Accesorio opcional disponible para evitar el congelamiento en la línea de muestreo.

Beneficios
Muestras de alta calidad: Muestras consistentes y exactas con excelente integridad de las muestras de COV.
Simplicidad: Una persona puede transportar el controlador, compresor de aire y celda de flujo continuo a cualquier sitio. Enganche a la bomba mediante sus acoples de presión.
Ahorro en costos: Menor necesidad de repetir el muestreo y menor tiempo requerido para cada ronda de muestreo. Bajos volúmenes de purga aseguran un muestreo rápido.
Vejigas: Las vejigas de PTFE (libre de «PFAS») son ideales para dedicar la bomba. También hay disponibles vejigas económicas de polietileno.

Funcionamiento

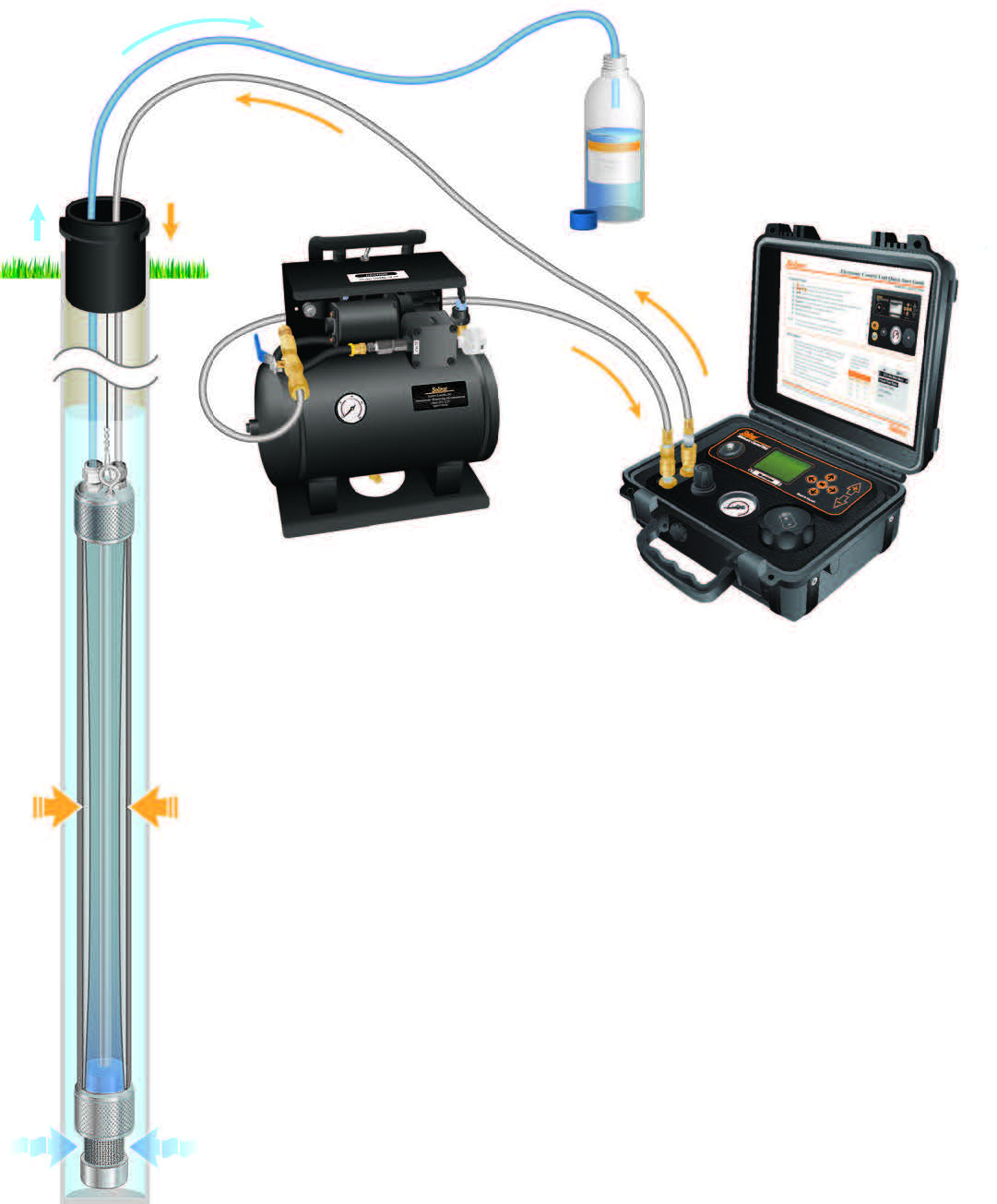

Cuando se baja en un pozo una bomba de vejiga, la presión hidrostática permite que el agua de formación ingrese a la cámara central de PTFE (la vejiga) a través del filtro de admisión y llene hasta el nivel estático.
Cuando se aplica aire o gas comprimido a la línea de impulsión, presuriza el espacio alrededor de la vejiga, haciendo que colapse y empuje el agua hacia arriba dentro de la línea de muestra.
Las válvulas de retención aseguran que el agua no vuelva a fluir a través de la bomba o dentro de la formación.
Cuando se ventea (libera) el aire o gas comprimido ingresa más agua de formación en la vejiga. Cuando se vuelve a aplicar presión, el agua de formación fresca se empuja hacia la superficie.
Los ciclos de presión/venteo se repiten proporcionando un flujo de agua constante hacia arriba de la línea de muestra sin quitar los compuestos volátiles de la muestra. Se minimiza la turbidez debido a los caudales bajos y el bombeo suave.
Por lo tanto, se obtiene una muestra de COV de agua subterránea de alta calidad.

Caudales mayores
Cuando se requieren mayores volúmenes de purga, las bombas de vejiga pueden brindar caudales de hasta 1,5 l/min.
Alternativamente, la Bomba de Doble Válvula de acero inoxidable es una opción. Estas bombas neumáticas de Doble Válvula pueden operar a caudales altos y también pueden muestrear a mayores profundidades que las bombas de vejiga.
Los caudales varían con la profundidad de la bomba por debajo de la superficie, profundidad por debajo del nivel del agua, tamaño de las tuberías de impulsión y muestreo, tiempos de ciclo de impulsión y venteo, presión de gas aplicada y recarga del acuífero.
Los caudales de la bomba de vejiga y de la DVP de Solinst se comparan favorablemente con los datos publicados para tipos y tamaños de bombas similares en condiciones similares.
Ejemplo de dimensionamiento:
Bomba de vejiga de 1,66″ x 2 pies (42 mm x 610 mm) a 100 psi, con una línea de impulsión con un diámetro externo de 1/4″ y una línea de muestra con un diámetro externo de 3/8″; 50 pies (15 m) por debajo de la superficie y un nivel por debajo del agua de 25 pies (7,5 m) arroja un caudal de 1,5 l/min.

Aplicaciones

Las bombas funcionan efectivamente en casi cualquier ángulo y pueden colocarse debajo de rellenos sanitarios, colas de residuos de minería, tanques de almacenamiento o plumas de contaminación.
Ventajas
Muestras de alta calidad: Muestras consistentes y exactas con excelente integridad de las muestras de COV.
Simplicidad: Una persona puede transportar el controlador, compresor de aire y celda de flujo continuo a cualquier sitio. Enganche a la bomba mediante sus acoples de presión.
Ahorro en costos: Menor necesidad de repetir el muestreo y menor tiempo requerido para cada ronda de muestreo. Bajos volúmenes de purga aseguran un muestreo rápido.
Vejigas: Las vejigas de PTFE son ideales para dedicar la bomba. También hay disponibles vejigas económicas de polietileno.
