Sonda de nivel 101

Sonda de nivel 101

Sonda para mediciones de nivel, con cinta de fácil lectura y exactitud de cada milímetro.
Limpiar

Descripción

Características

Existen dos versiones:
• El Modelo 101 con electrodo P7, para presiones hasta de 500 psi y cinta PVDF marcada con láser.
• El modelo 101 con electrodo P2, se caracteriza porque el electrodo es fácil de reparar y la cinta de polietileno está estampada al calor.

Exacta:
• Marcaciones cada milímetro o 1/100 de pie
• Estándares verificables
• Sensibilidad ajustable a la conductividad
• Las sondas evitan falsos positivos en pozos con cascada
Confiable:
• Marcaciones permanentes con láser
• Cinta de PVDF no se estira con conductores de acero inoxidable Larga
• Robusto, componentes resistentes a la corrosión
• Cintas resistentes y flexibles
• Fácil de empalmar y reparar
• Las cintas PVDF de reemplazo son intercambiables con otros medidores

La sonda 101 con electrodo P7 es sumergible hasta 300m. El sensor está en la punta del electrodo, mediciones fiables y un desplazamiento casi cero.
Tamaño: 16mm x 137 mm
Peso: 128 grs.
La cinta en PVDF tiene marcación en láser. Cada conductor tiene 13 hilos de acero inox. y 6 hilos de cobre recubiertos en acero lo que permite evitar la elongación, resistencia a la tensión y eficiencia eléctrica. Los laterales en relieve de la cinta evitan adherencias a superficies húmedas y permite que quede recta en el pozo.
La sonda 101 con electrodo P2 tiene el sensor protegido para reducir o eliminar las lecturas falsas en pozos con cascada. Con cuerpo de acero inoxidable y sello de neopreno. No está diseñada para ser sumergida a profundidades significativas.
Tamaño: 14mm x 190mm
Peso: 200 grs.

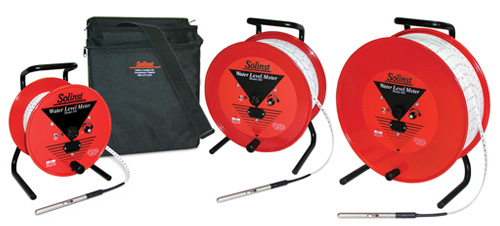

Longitudes de cinta
El modelo 101 P7 y P2 están disponibles en carretes, en las siguientes longitudes estándar:
· Carrete pequeño: 30*, 60*, 100*
· Carrete mediano: 150*, 250*, 300*
· Carrete grande: 400, 500, 600 (hasta agotar existencias)
*Las cintas de polietileno solamente están disponibles en estas longitudes.
Opcionales

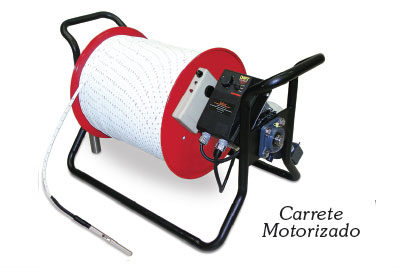

· Carrete motorizado: Muy útil para permitir una operación más rápida y menos esforzada con cintas largas.
Está disponible a solicitud en 110V o 12VDC.

· Maletín de transporte: Como opcional, se ofrecen maletines pequeños y medianos de nylon acolchados. Poseen correa, bolsillo frontal, tapa con cremallera y en el fondo tienen ventilación para evitar que se acumule la humedad.

Funcionamiento

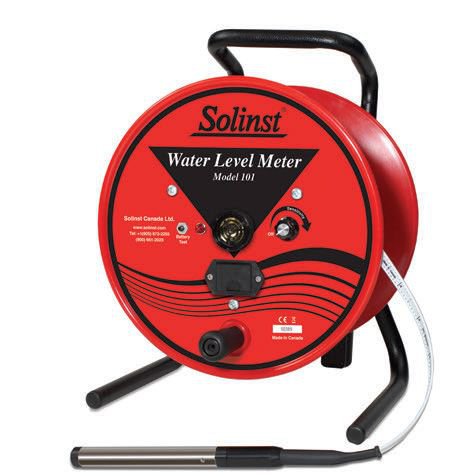

El Modelo 101 se suministra con electrodos de acero inoxidable resistentes a la corrosión conectadas a la cinta plana con marcaciones permanentes, montadas en un carrete balanceado. Operado con batería de 9 voltios.

Las sondas tienen un espacio aislado entre los electrodos. Al contacto con agua, se completa el circuito y se activan las alarmas sonora y luminosa. El nivel del agua se determina tomando la lectura directamente sobre la cinta en la cabeza del ademe o barreno.

Un control de sensibilidad permite reducir o apagar la alarma sonora en pozos con cascada, y a la vez asegura una señal clara en condiciones de conductividad alta o baja.

Carrete
Carrete balanceado con manija para transporte y porta-sonda. Diseño ergonómico para facilitar su uso. Robusto, gira con facilidad. Con batería de 9V localizada en una bandeja en el plato frontal, de fácil acceso y cambio rápido. Equipado con interruptor de sensibilidad de apagado/encendido, alarmas luminosa y sonora, botón de prueba de batería, freno y guía para cinta colocada en el marco.

Electrodo P7
El electrodo P7 es sumergible hasta los 1000 pies (300m), por ende, puede ser utilizada para medición de la profundidad total del pozo bajo condiciones idóneas. El sensor está en la punta del electrodo, suministra mediciones consistentes y un desplazamiento casi cero. El diseño del acople a la cinta permite cambiar el electrodo rápidamente si así se requiere. Tamaño: 16mm x 137mm (5/8″ x 5.38″) Peso: 128g (4.5 oz.)

Cinta en PVDF
Marcada con Láser El Modelo 101 P7 se suministra con una cinta extremadamente durable fabricada en PVDF, de acuerdo a estándares verificables de medición NIST y EU. Cada conductor tiene 13 hilos de acero inoxidable y 6 hilos de cobre recubierto de acero. Esta combinación hace que la cinta no sufra elongación, le proporciona resistencia a la tensión y además goza de eficiencia eléctrica. El diseño robusto en forma de hueso previene la adherencia a superficies húmedas, y permite que cuelgue recto en los pozos. La cinta es fácil de empalmar. La cinta de 3/8″ (10mm) tiene marcaciones permanentes hechas con láser cada 1/100 de pie o cada milímetro, y longitudes hasta 5000 pies (1500m). LM3: Metros y centímetros: con marcaciones cada mm. LM2: Pies y decimos: con marcaciones cada 1/100 de pie.

Aplicaciones

Medición de nivel en agua en pozos, barrenos, piezómetros y tanques.

Información adicional

Modelo Solinst

30m, 60m, 100m, 150m, 250m, 300m
