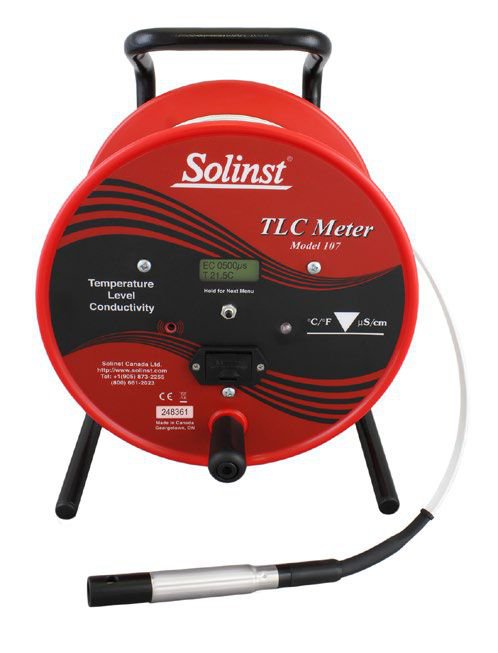

Sonda multiparamétrica TLC 107

Sonda multiparamétrica TLC 107

La sonda TLC es ideal para medir nivel, conductividad y temperatura en pozos y cuerpos de agua. Despliega mediciones exactas de conductividad y temperatura en una pantalla digital giratoria para facilitar las lecturas.

Descripción

Características

• Las lecturas de conductividad son de 0 a 80,000 µS/cm.
• Exactitud del 5% de la lectura.
• Longitudes de cinta hasta 300m.
• Carrete robusto, cinta de PVDF con marcaciones cada milímetro hechas con láser.
• Diámetro de la sonda 19mm (3/4″).
• Batería estándar de 9V para 90 horas de uso.
• Auto apagado después de 8 minutos.

Cinta Plana Robusta Fabricada en PVDF

La cinta de alta calidad en PVDF se enrolla fácilmente, permanece flexible y se mantiene recta dentro del pozo, independientemente de la temperatura. La cinta plana está montada en un carrete robusto y bien balanceado. En el plato frontal se encuentra la gaveta para la batería alcalina de 9 voltios. Las marcaciones permanentes hechas con láser en incrementos de 1 milímetro o de 1/100 de pie garantizan exactitud de las lecturas. Los conductores trenzados de acero inoxidable recubiertos en cobre resisten la corrosión, proporcionan resistencia evitando la elongación y permiten que la cinta se pueda empalmar para repararla. El diseño de la cinta reduce la adherencia a superficies húmedas.

Funcionamiento

El medidor TLC modelo 107 mide temperatura, nivel y conductividad.

Las lecturas de temperatura y conductividad aparecen en la pantalla LCD y el nivel de agua se lee en la cinta, tal como en un medidor de nivel de agua convencional.

Cuando se sumerge la sonda en un líquido conductor, se completa un circuito y el nivel del agua se indica con un tono y una luz que duran aproximadamente 1 segundo.

Mediciones de Nivel y Profundidad
Cuando el punto cero de la sonda entra en contacto con el agua, el circuito  léctrico se completa, activando brevemente la señal auditiva. La pantalla del visualizador se torna negra por un segundo. En ese momento se toma la medición de nivel de agua con la cinta. Cuando la sonda se retira del agua, una corta señal auditiva anuncia al usuario que la sonda esta fuera del agua.
Las mediciones de conductividad se leen de 0 a 80.000 μS/cm con lecturas con una precisión del 5 % de la lectura o 100 μS (la que sea mayor). La “sonda inteligente” muestra la conductividad que se estandarizó a 25 ºC, es decir, conductancia específica (que se muestra como EC). El coeficiente de conductancia de temperatura es 2.0% por ºC. La exactitud de la Temperatura es ±0.2ºC de -15°C a +50°C.



Mediciones de Temperatura
La sonda TLC opera en un rango de temperatura entre los -15°C y los + 50°C (23°F a + 122°F). El usuario puede escoger que las lecturas se desplieguen en la pantalla en °C o °F. La exactitud es +/- 0.2°C en Celsius, ó +/- 0.4°F en Fahrenheit. El sensor ‘inteligente’ ajusta automáticamente las mediciones de conductividad y despliega conductancia específica. Esto da como resultado mediciones repetitivas estandarizadas, comparables una y otra vez.
Cuando se enciende la unidad, la pantalla despliega conductividad y temperatura.

Despliegue en la Pantalla de Conductividad y Temperatura
El menú de la pantalla es fácil de operar. Cuando se enciende la unidad la pantalla despliega lecturas de conductividad eléctrica y temperatura dentro o fuera del agua. Si el botón ‘ON’ se oprime por 2 segundos y se libera, el display se mueve al menú siguiente. Oprima el botón ‘ON’ 2 veces rápidamente en cualquier ventana y la pantalla mostrará la acción desplegada.

Nota:
Cuando las lecturas de conductividad en la pantalla son por ejemplo “0500μ” = 500 μS/cm. Cuando la conductividad alcanza los 10,000 μS/cm, la pantalla lo despliega como “10.0M” (M = millisiemens). Por ejemplo 13,470 μS/cm se despliega como 13.5M.

La sonda TLC utiliza un sensor ‘inteligente’ con electrodos de platino para leer conductividad. La conductividad se despliega en la pantalla conjuntamente con la medición de temperatura asociada. El sensor ‘inteligente’ de conductividad despliega conductividad automáticamente estandarizada a 25°C, o sea conductancia específica. El coeficiente de conductancia de temperatura es del 2% por °C.
La calibración es sencilla utilizando soluciones de calibración 1413 μS, 5000 μS, 12,880 μS, y/o 80000 μS para realizar calibración manual de conductividad de 1, 2, 3 o 4 puntos.
La unidad se suministra con la guía de cinta para utilizarla cuando se está perfilando. La guía permite hacer la medición del nivel del agua utilizando la marcación que tiene en su centro lo cual proporciona mediciones de nivel exactas y repetitivas. La guía protege la cinta contra daños producidos por los bordes de los ademes.

Aplicaciones

Perfilación de conductividad y temperatura en pozos y aguas superficiales.
• Estudios de salinidad.
• Investigaciones de intrusión de aguas salinas.
• Pruebas para detección de residuos químicos.
• Indicación general de niveles de contaminación.
• Detección anticipada de cambios en la calidad del agua en:
– Rellenos sanitarios.
– Zonas industriales.

Videos

Calibracióon de la sonda 107 TLC

Información adicional

Modelo Solinst

30m, 60m, 100m, 150m, 250m, 300m
