Sonda de interfase 122 mini

Sonda de interfase 122 mini

Las sondas de interfase Solinst brindan mediciones claras y precisas del nivel y espesor de la fase hasta 25m.

Descripción

Características

• Precisión del sensor a 1,0 mm.
• Seguridad intrínseca certificada.
• Diámetro de la sonda de 16 mm.
• Batería de fácil acceso con un mínimo de 300 horas de vida útil.
• Dispositivos electrónicos con pruebas automáticas de circuito.
• Compacto y fácil de transportar.
• Diseñado para uso resistente en campo.

La sonda de interfase 122M brinda mediciones claras y precisas del nivel y espesor del producto en pozos y tanques. La determinación de líquidos livianos (flotantes) de fase no acuosa (LNAPL, por sus siglas en inglés) y de líquidos densos (que se hunden) de fase no acuosa (DNAPL, por sus siglas en inglés) es rápida y fácil.

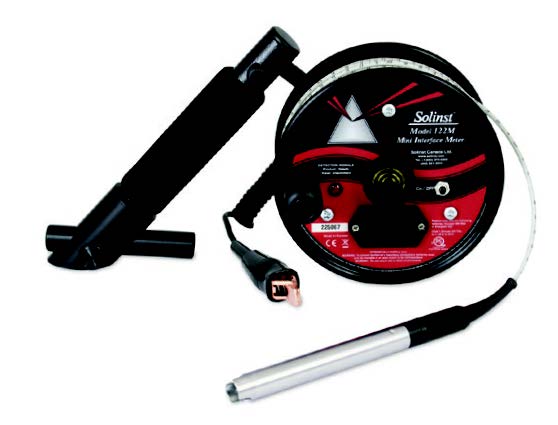

El medidor de interfase mini modelo 122M con cable marcado con láser es una versión de tamaño pequeño y conveniente, que puede caber fácilmente en una mochila o estuche pequeño de transporte opcional. Usa un cable estrecho marcado con láser, en longitudes de 25 m.
Los dispositivos electrónicos mejorados del medidor de interfase mini incluyen pruebas del circuito automáticas, batería con una vida útil de 300 horas, señales claras y alta precisión. Los circuitos están alimentados por una batería de 9 V estándar, ubicada en una bandeja de fácil acceso en el plato frontal.
Sonda

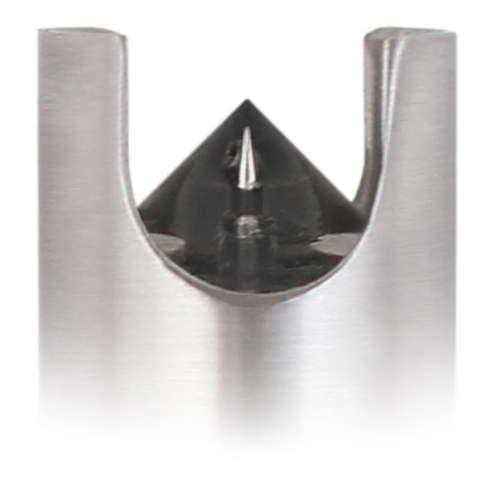

La sonda 122M usa el electrodo P8, tiene un diámetro de 16 mm y es de acero inoxidable. Resiste presión hasta 500 psi. El haz se emite desde una punta con forma de cono Hydex. La punta está protegida por un blindaje de acero inoxidable integral y es excelente para la gran mayoría de situaciones de monitoreo de producto. Un cepillo para limpiar está incluido con cada sonda.

Cable marcado con láser
El cable es trazable según los estándares de medición de NIST y EU.
El cable coaxial de 3mm, tiene una camisa con marcas de láser permanentes cada milímetro. El cable tiene un conductor externo de cobre trenzado, un conductor central de acero inoxidable trenzado y una superficie lisa resistente a productos químicos fácil de limpiar.
LN2: pies y décimas de pulgadas, con marcas cada 1/100 pies.
LN3: metros y centímetros, con marcas cada milímetro.

Funcionamiento

Producto (líquido no conductor) = luz y tono constantes
Agua (líquido conductor) = luz y tono intermitentes

Para detectar líquidos, la sonda de interfase 122M usa un haz y detector de luz infrarroja. Cuando el electrodo ingresa en un líquido, el haz se refracta alejándose del detector que activa una señal sonora y una luz. Si el líquido es no conductor, la señal es constante. Si el líquido es conductivo (agua), la conductividad del agua completa el circuito de conductividad. Esto anula el circuito infrarrojo, y la señal y la luz son intermitentes.
Los sensores tienen exactamente el mismo punto cero, brindando una buena precisión hasta 1,0 mm. La alta precisión permite que los sensores detecten el menor rastro de petróleo en la superficie del agua.
Uso en lugares potencialmente explosivos
La sonda de interfase 122M con cable cuenta con la aprobación de QPS para su uso en ubicaciones peligrosas, Clase I, Div. 1, Grupos C y D según los estándares de CSA. También está certificado por ATEX según la directiva 94/9/EC, como II 3 G Ex ic IIB T4 Gc.
El cable de toma de tierra es un elemento fundamental de seguridad cuando se usa la sonda en entornos potencialmente explosivos. También asegura que los dispositivos electrónicos estén protegidos adecuadamente.

FAQ

Resolución de problemas
Cuando el instrumento se enciende se verá una luz roja fija (no hay alarma sonora)
1. Indica que hay un problema de conexión. Contacte a Envirotecnics para más información sobre cómo resolver el problema (envirotecnics@envirotecnics.com a al +34 872 080 542).

El instrumento no se enciende (no hay tono de inicio)
1. Reemplace la batería
2. Verifique la polaridad de la batería en el compartimento: asegúrese de que el símbolo + y – en la batería y en el compartimento coincidan. El electrodo puede dañarse por una batería invertida.
3. El botón ON/OFF puede estar defectuoso. Comuníquese con Envirotecnics.

Cuando el instrumento se enciende, de inmediato emite el tono del hidrocarburo o el tono intermitente del agua.
1. El sensor de la sonda puede estar sucio. Límpielo según las instrucciones de limpieza y mantenimiento.
2. El agua se ha podido filtrar en el electrodo. Remuévalo cuidadosamente, manteniendo los cables conectados. Séquelo y límpielo, e inspeccione el o-ring (junta tórica), reemplácelo si es necesario y/o lubrique con silicona. Para evitar cortes o daños a los cables, asegúrese que éstos estén metidos dentro del cuerpo de la sonda cuando se disponga a reemplazarla. Ver instrucciones de reemplazo de la sonda.
3. La cinta puede estar dañada. Limpie la cinta y observe si hay cortes o daños. Si es necesario, reemplace la cinta. Para mantener la Certificación de Seguridad Intrínseca del 122, no haga empalmes ni reparaciones a la cinta. Póngase en contacto con Envirotecnics para obtener asistencia.
4. El carrete o los circuitos de la sonda podrían estar dañados. Comuníquese con Envirotecnics.

El instrumento no detecta líquidos
1. Controle la batería. Reemplácela si fuera necesario.
2. Limpie la punta del electrodo siguiendo las instrucciones de limpieza y mantenimiento.
3. El electrodo puede estar dañado. Comuníquese con Envirotecnics.

El instrumento detecta el “hidrocarburo” como “agua”
1. Tenga en cuenta que esto puede suceder si el electrodo ingresa en el hidrocarburo demasiado rápido y, por lo tanto, arrastra agua con él. Seque completamente la punta o sacúdala suavemente e inténtelo nuevamente más lentamente.
2. El hidrocarburo puede haberse degradado o ahora está lo suficientemente alterado como para convertirse en una emulsión. Si tiene un nivel detectable de conductividad, leerá agua. Espere a que se estabilice e inténtelo nuevamente.

El instrumento no detecta el agua
1. Limpie la punta del electrodo. Siga las instrucciones de limpieza y funcionamiento.
2. El agua podría ser pura y no conductora o el hidrocarburo podría recubrir la sonda, en cuyo caso, sacúdala por un momento en la columna de agua para quitar el hidrocarburo.
3. Los circuitos de la sonda podrían estar dañados debido a un alto voltaje (estática) en el pozo. Siempre use el polo a tierra. Comuníquese con Envirotecnics.
