Borescope coloidal

Borescope coloidal

Caracteriza la velocidad del flujo del agua subterránea e identifica las zonas de flujo preferenciales.

Descripción

Características

A diferencia de los métodos de prueba hidráulica convencionales, el Borescope Coloidal mide la velocidad del agua subterránea in situ, lo que resulta en tasas de flujo del acuífero y datos direccionales precisos sin remover el agua subterránea.
• Rastrea la migración de la contaminación en tiempo real
• Modela las características de flujo en zonas de fractura compleja
• Define flujos preferenciales a través de las mallas de los pozos cuando se realiza un muestreo de bajo flujo
• Mejora los diseños de remediación o tratamiento de aguas

Beneficios
• Observa el flujo a una escala de poros para medir velocidades que van de 0 a 30 mm / seg.
• Genere modelos de flujo y velocidad utilizando pozos existentes, evitando costos adicionales asociados con la instalación de pozos o piezómetros adicionales.
• Identificar la dirección del flujo y la velocidad en tiempo real.
• Capture un informe de resumen estadístico que incluya el número de pozo, la fecha, el análisis vectorial y más.

Funcionamiento

Al detectar el movimiento de las partículas que ocurren naturalmente en los acuíferos, el Borescope utiliza un sensor magnificado, una fuente de iluminación y una tecnología de velocidad de cuadro para contar el número de partículas presentes, su velocidad y dirección.
Por ejemplo, utilizando una velocidad de cuadro de 30 cuadros por segundo, la detección de una partícula que se mueve 1mm a través del campo de visión podría ser capturada en cuadros subsiguientes con una separación de 1/30 de segundo. Esto resultaría en una medición de velocidad de 3cm/s. Usando esta información, el software AquaLITE calcula, registra y genera información de velocidad en tiempo real para la toma de decisiones en tiempo real.

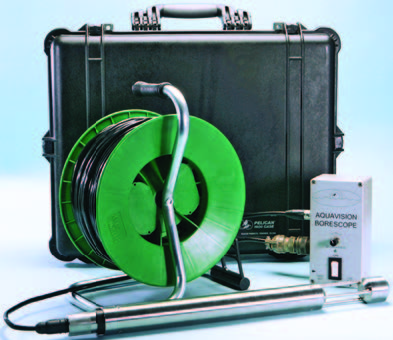

EL sistema Borescope Coloidal incluye:
• Sonda del Borescope: video microscopio de visión coloidal totalmente integrado con brújula digital magneto-resistiva encerrada en una carcasa protectora de acero inoxidable de la serie 300.
• Cable de pozo de mampara: cable de cámara submarina de video compuesto reforzado que incorpora alivio de tensión longitudinal de Kevlar y revestimiento exterior de poliuretano. Las longitudes de cable del pozo inferior están disponibles desde 100 ‘(30 m) hasta 1000’ (305 m).
• Carrete portátil Geotech: transporte y almacenamiento del cable del pozo y la sonda del Borescope.
• Unidad de control de la cámara: con fuentes de alimentación para cámara e iluminación, conexión de datos en serie para brújula digital a través de USB y transmisión de video en vivo mediante una tarjeta express de 54 mm.
• Cable de extensión: conecta la unidad de control de la cámara al carrete manual portátil, que se usa con sistemas que incluyen 200 pies (60m) o más de cable de pozo.
• Software AquaLITE: permite al usuario ver en vivo la dirección del flujo de agua, la velocidad o los gráficos combinados y los informes estadísticos resumidos. AquaLITE también presenta una calidad de señal de video totalmente configurable, calidad de agua subterránea y otras características del acuífero.
• Manual de operación: detalla instrucciones completas sobre cómo operar el sistema.
Accesorios Opcionales
• Portátil con tarjeta express de 54 mm y puertos USB
• Dispositivo de centrado para Borescope

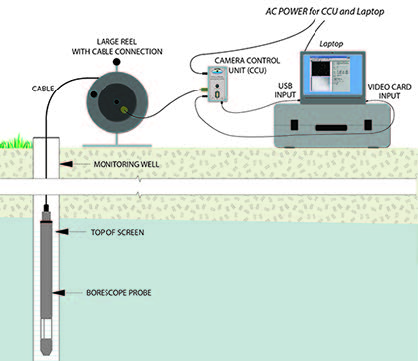

• Esquema del sistema de Borescope

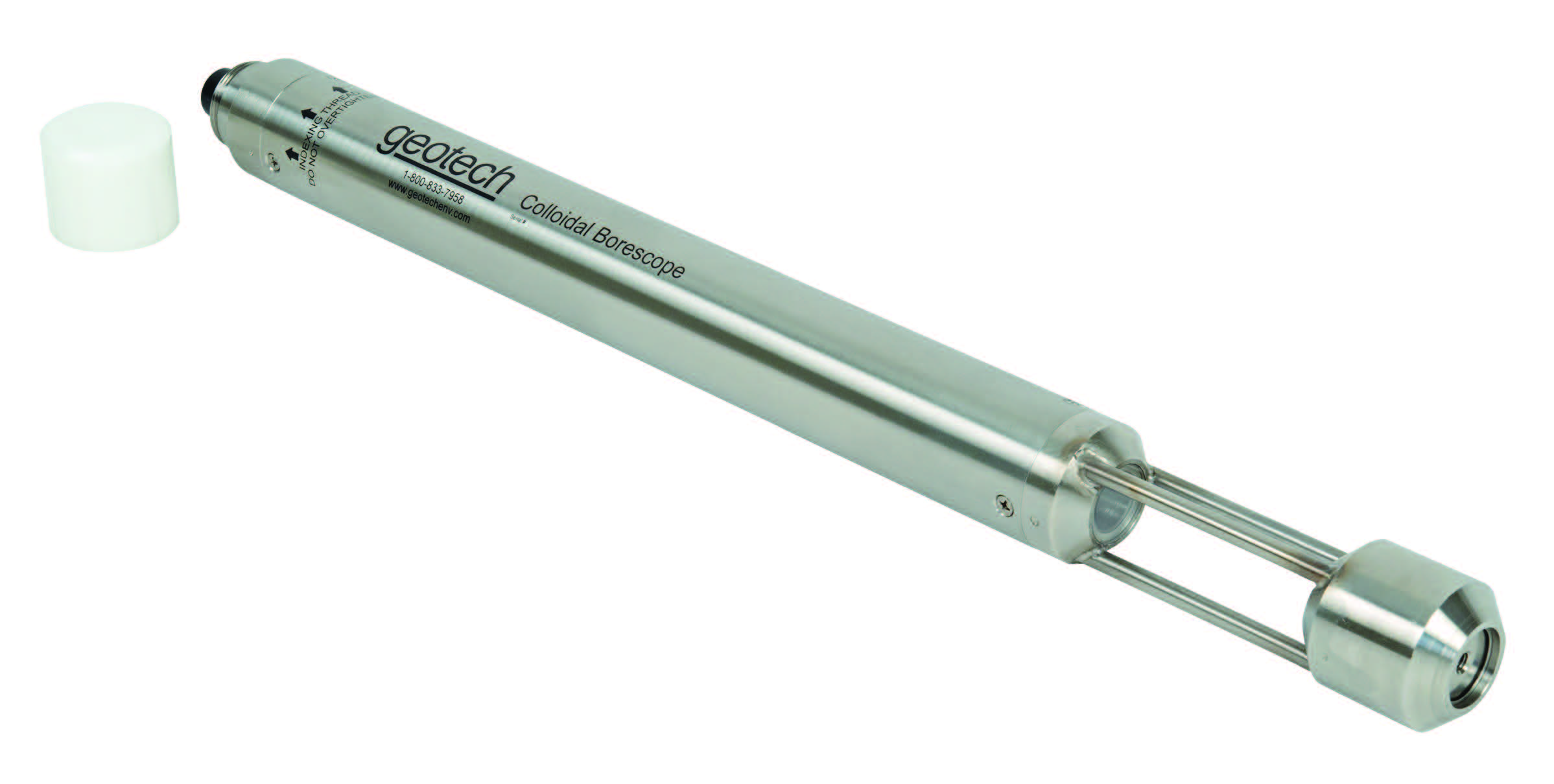

• Sonda de Borescope

Aplicaciones

• Evaluación de zonas de captura de agua subterránea.
• Planificación de ubicaciones para el monitoreo de pozos de recuperación y pozos de inyección.
• Calibración precisa de modelos de aguas subterráneas
• Excelente alternativa a las pruebas de babosas y bombas
• Influencias de las mareas
• Hidrología industrial
• Recopilación de pruebas de litigios por contaminación de aguas subterráneas.
• Evaluar las conexiones hidráulicas de “agujero cruzado”

Software AquaLITE
El sistema Borescope coloidal impulsado por AquaLITE permite a los científicos ambientales comprender completamente la complejidad de la hidrología del sitio. El Borescope coloidal puede medir la dirección y la velocidad del agua subterránea en tiempo real a intervalos específicos de profundidad.
El software AquaLITE permite al usuario ver la señal de video en vivo desde el Borescope y una representación simbólica de los movimientos de partículas al mismo tiempo. El software es totalmente configurable, para permitir cambios en la calidad de la señal de video, la claridad del agua subterránea y otras características del acuífero.
El software también permite al usuario ver los datos muestreados en gráficos direccionales, de velocidad o combinados, todo en tiempo real. Los gráficos son totalmente personalizables. Las imágenes del gráfico, así como los datos muestreados se pueden exportar para su uso en otras aplicaciones y / o presentaciones.
El software ofrece un informe de resumen estadístico para el usuario e incluye número de pozo, información de fecha y datos, análisis estadístico general y un análisis vectorial. El informe resumido puede exportarse para su uso en otras aplicaciones y / o presentaciones.
