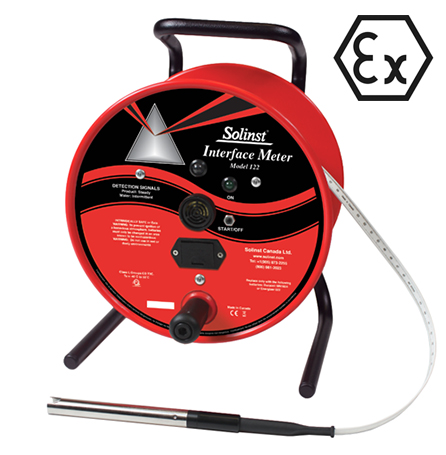

122 Sonda de interfase ATEX Solinst

Descripción

La Sonda de interfase ATEX Solinst 122 está diseñada para detección y monitoreo preciso de interfaces entre líquidos de diferente densidad, como agua y productos petrolíferos flotantes, en entornos potencialmente explosivos. Su certificación ATEX garantiza seguridad absoluta en áreas clasificadas como peligrosas, cumpliendo con las normativas de seguridad más estrictas.

Fabricada con materiales resistentes a químicos y corrosión, esta sonda permite mediciones confiables en pozos de monitoreo, tanques y cuerpos de agua, incluso en condiciones de campo exigentes. Su diseño compacto y modular facilita instalación, transporte y operación, optimizando el tiempo y esfuerzo del personal.

La sonda ATEX Solinst 122 es ideal para técnicos ambientales, hidrogeólogos y laboratorios de control, proporcionando detección precisa de interfaces y resultados fiables para estudios de contaminación y remediación ambiental.

 Disponible en alquiler.

Características

• La determinación de líquidos livianos (flotantes) de fase no acuosa (LNAPL, por sus siglas en inglés) y de líquidos densos (que se hunden) de fase no acuosa (DNAPL, por sus siglas en inglés) es rápida y fácil. La sonda sellada de fábrica es a prueba de presión (hasta 500 psi) y existen cintas disponibles en un rango de longitudes de 30 a 300 m.
• La sonda de 16 mm de diámetro permite un fácil acceso a través de espacios ajustados y dentro de pozos estrechos. La sonda está diseñada para usarse en diferentes aplicaciones de monitoreo.
• Diámetro de la sonda de 16 mm
• Batería de 9 V de fácil colocación
• Apagado automático después de 5 minutos.
• Las cintas de repuesto son intercambiables con las sondas 101 y 107. Electrodo P8 La sonda de interfase 122 usa el electrodo P8, de 16 mm de diámetro, es de acero inoxidable y a prueba de presión de hasta 500 psi.

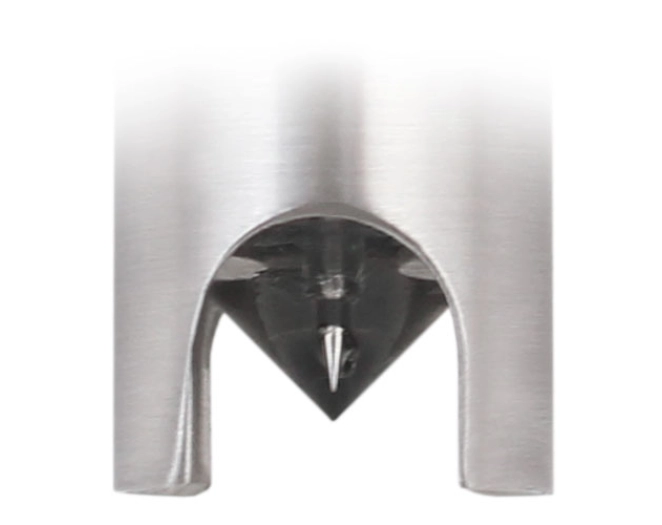

• El haz se emite desde una punta con forma de cono Hydex. La punta está protegida por un blindaje de acero inoxidable integral y es excelente para la gran mayoría de situaciones de monitoreo de aceites y derivados del petróleo. Cinta plana marcada con láser
• La cinta plana es extremadamente precisa, trazable según estándares de medición de NIST y EU. Las marcas fáciles de leer en la cinta plana de 10 mm están marcadas con láser permanentemente. La forma de “hueso de perro” de la cinta evita que se adhiera a las superficies húmedas en los pozos.

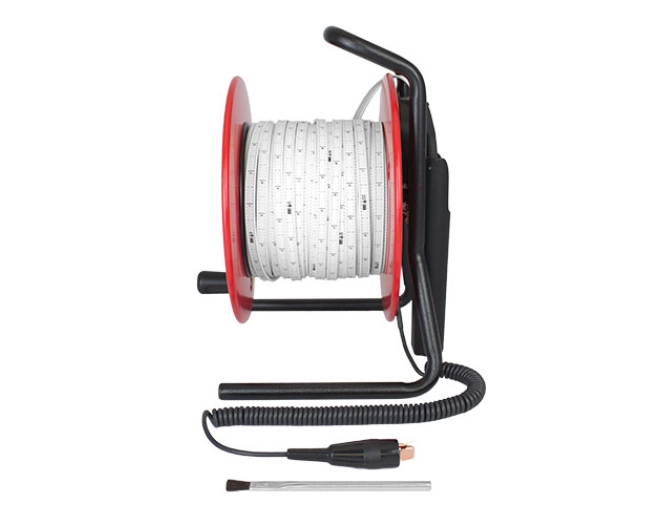

• Es resistente a la mayoría de los productos químicos, y la superficie lisa de la cinta es fácil limpieza manipulación. LM2: pies y décimas de pulgada, con marcas cada 1/100 pies. LM3: metros y centímetros, con marcas cada milímetro. Equipo adicional Cada sonda de tamaño estándar está provista con un polo a tierra, un cepillo para limpieza, y una guía/punto de referencia de la cinta.
• Un maletín de transporte es opcional. La guía de la cinta puede usarse para proporcionar soporte para un carrete pequeño en el encamisado del pozo. Actúa como un punto de referencia que permite mediciones repetidamente precisas, asegura que la sonda cuelgue en el centro del pozo y protege a la cinta de daños. Es fundamental usar el polo a tierra para garantizar la seguridad y un funcionamiento correcto de los dispositivos electrónicos en todas las aplicaciones.

Aplicaciones

• Detección de interfaces agua-producto petrolífero
• Monitoreo en pozos, tanques y cuerpos de agua
• Estudios hidrogeológicos y remediación ambiental
• Laboratorios de control de calidad de líquidos
• Aplicaciones en entornos clasificados ATEX

Funcionamiento

Producto (líquido no conductor) = luz y tono constantes Agua (líquido conductor) = luz y tono intermitentes Detección de fase

Para detectar líquidos, las sondas de interfase de Solinst usan un haz y detector de luz infrarroja. Cuando la sonda ingresa en un líquido, el haz se refracta alejándose del detector que activa un tono audible y una luz. Si el líquido es un petróleo o producto no conductor, las señales son constantes.

Si el líquido es conductivo (agua), la conductividad del agua completa el circuito de conductividad. Esto anula el circuito infrarrojo, y el tono y la luz son intermitentes.

El electrodo de la sonda de interfase 122 brinda una precisión de hasta 1,0 mm. La alta precisión permite que la sonda detecte el menor rastro de aceite sobre la superficie del agua.

Los elementos electrónicos incluyen pruebas de circuito automáticas cuando se usa el botón “On” (Encendido); 120 horas de vida útil de la batería; señales claras y de alta precisión. Los circuitos reciben alimentación por parte de una única batería de 9 V estándar, ubicada en la bandeja de fácil acceso en la cubierta delantera del plato frontal.

La refracción infrarroja se usa para detectar líquidos y conductividad para distinguir agua. Los sensores ópticos y electrónicos están alineados con precisión en el mismo punto cero. Obtención de mediciones del producto Para medir el espesor de una capa de producto, baje la sonda dentro del pozo hasta que se active la señal. Si hay una capa de petróleo-producto sobre el agua (LNAPL), la luz y el tono serán constantes, lo que indica una interfase de aire-producto. Lea la profundidad en la cinta marcada permanentemente. Baje el electrodo aún más, dentro del agua, donde las señales se vuelven intermitentes, luego retírelo y obtenga una lectura en la interfase producto-agua.

El espesor de la capa de producto luego se determina restando la primera lectura de la segunda. Si solo hay agua en el pozo, solo habrá señales intermitentes (agua). La presencia o ausencia de capas densas (que se hunden) en fase no acuosa (DNAPL) se determina bajando nuevamente el electrodo hasta el fondo de un pozo. Si retornan tanto el tono y la luz constantes, esto indica un líquido no conductor. Mida la profundidad y continúe bajando la sonda hasta que toque el fondo y la cinta quede floja. Para determinar el espesor de la capa DNAPL, reste la primera lectura de la profundidad del fondo.

Ventajas

• Mediciones confiables en condiciones exigentes
• Segura para uso en entornos explosivos
• Alta durabilidad y resistencia química
• Instalación rápida y sencilla
• Resultados precisos para estudios ambientales y de remediación
• Diseño modular que facilita mantenimiento y transporte
