Separadores de hidrocarburos

Separadores de hidrocarburos

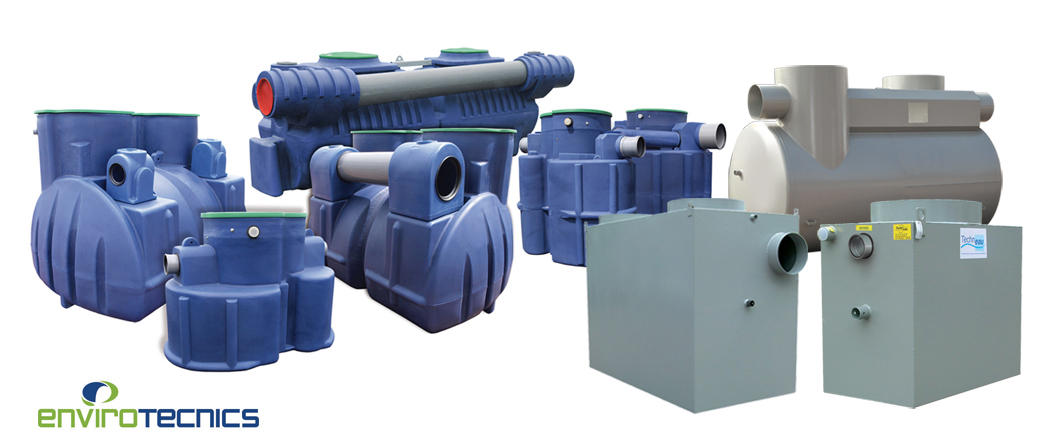

Los separadores de hidrocarburos permiten atrapar los hidrocarburos libres de densidad 0,85 (líquidos ligeros), presentes en las aguas pluviales de escorrentía, por diferencia de densidad.

Descripción

Características

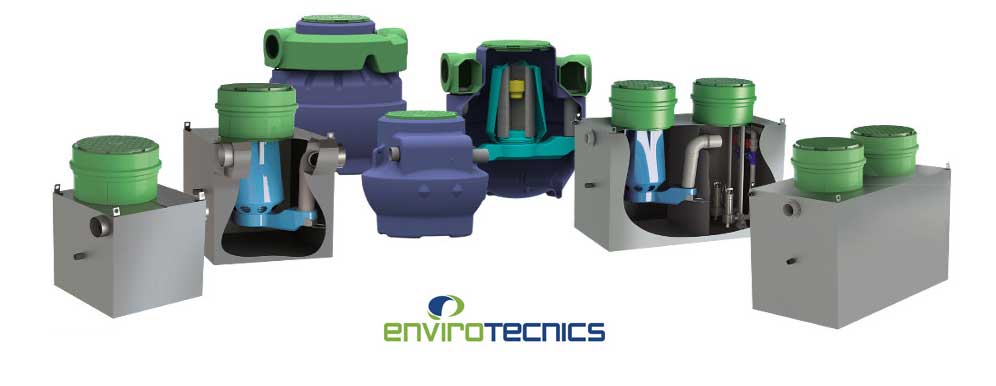

Componentes
Decantador
Este compartimento, situado antes de la cámara de separación, está destinado a decantar las materias pesadas (lodos).

Separador
El compartimento separador de la cámara de retención permite a los hidrocarburos libres remontar a la superficie. Permite así el almacenamiento de los hidrocarburos recuperados.

El bypass
Un separador de hidrocarburos con by pass permite absorber los caudales más importantes en caso de tormenta, hasta 5 veces el caudal nominal. Una boquilla permite tratar el caudal nominal esperado para el que ha sido diseñado.

El obturador automático
Cada aparato de la gama está equipado con dispositivo de obturación automático con el fin de evitar cualquier rechazo al medio natural. Su principio de funcionamiento se basa también en la diferencia de densidad entre el agua (densidad 1) y los líquidos ligeros (densidad 0,85). Así, el obturador automático flota en el agua mientras que, en los hidrocarburos, se hunde. Cuando la capa de hidrocarburos es lo suficientemente gruesa, la salida del aparato es obturada. La célula lamelar coalescente
Se utiliza un sistema coalescente con el fin de mejorar el rendimiento de depuración del aparato. Este procedimiento permite obtener un nivel de rechazo inferior a 5 mg/l. El efluente transita de abajo hacia arriba favoreciendo la flotación de los hidrocarburos libres de densidad 0,85. Las partículas de hidrocarburos en suspensión en el agua, se pegan al reverso de las lamelas y forman una película de hidrocarburos que migra de abajo hacia arriba.

Clasificación en el catálogo adjunto
• Decantador & Filtro coalescente.
• Decantador, Filtro coalescente & bypass.
• Gran decantador & Filtro coalescente.
• Filtro coalescente.
• Decantador, Filtro coalescente y cuba de Bombeo.
• Tanque de neutralización de ácidos.
• Separadores de hidrocarburos Tamaños > 35 l/s.
• Decantador, Filtro coalescente.
• Decantador, Filtro coalescente, by‐pass.
• Intensidad pluviométrica.

Normas
La realización de separadores de hidrocarburos está sometida a la norma EN 858.
UNE EN 858-1
Principios para la concepción, fabricación y ensayo, marcaje y control de la calidad.
UNE EN 858-2
Instalación de separadores de líquidos ligeros.

Funcionamiento

Se basa en la diferencia de densidad entre los elementos presentes en el interior del separador. Los líquidos ligeros, de densidad 0,85, remontan a la superficie mientras que las materias pesadas, de densidad 1, decantan al fondo del aparato.

Aplicaciones

Recomendaciones
Atención a los separadores infra dimensionados:
La observación de una correlación entre el volumen útil del compartimento separador y los rendimientos de depuración, pone en evidencia que por debajo de 90 segundos de tiempo de residencia, se produce el fenómeno de relanzamiento de los hidrocarburos al vertido.
El volumen no es suficiente para:
• Almacenar los hidrocarburos decantados,
• Asegurar una velocidad de paso inferior a 0,09 m / s,
• Evitar la creación de corrientes preferenciales.
• Un separador de hidrocarburos mal diseñado y mal dimensionado es una bomba de relojería.
• En caso de polución por hidrocarburos, su responsabilidad puede ser requerida por las autoridades si encuentran que su origen es un separador de hidrocarburos mal dimensionado.
