Sonde sûre et précise pour la détection des interfaces entre liquides dans des environnements explosifs.
Vous avez des doutes ? Contactez-nous et nous vous aiderons.

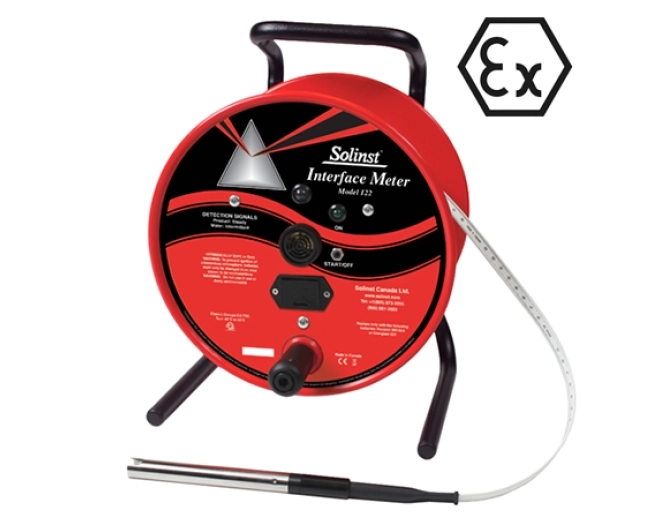

Demander des informationsLa sonde d'interface ATEX Solinst 122 est conçue pour la détection et le suivi précis des interfaces entre des liquides de densités différentes, comme l'eau et les produits pétroliers flottants, dans des environnements potentiellement explosifs. Sa certification ATEX garantit une sécurité absolue dans les zones classées comme dangereuses, respectant les normes de sécurité les plus strictes.
Fabriquée avec des matériaux résistants aux produits chimiques et à la corrosion, cette sonde permet des mesures fiables dans les puits de surveillance, les réservoirs et les plans d'eau, même dans des conditions de terrain exigeantes. Son design compact et modulaire facilite l'installation, le transport et l'opération, optimisant le temps et l'effort du personnel.
La sonde ATEX Solinst 122 est idéale pour les techniciens environnementaux, les hydrogéologues et les laboratoires de contrôle, offrant une détection précise des interfaces et des résultats fiables pour les études de contamination et la remédiation environnementale.
- La détermination des liquides légers (flottants) en phase non aqueuse (LNAPL) et des liquides denses (coulants) en phase non aqueuse (DNAPL) est rapide et facile. La sonde scellée en usine est étanche à la pression (jusqu'à 500 psi), et des rubans sont disponibles dans une gamme de longueurs de 30 à 300 m.
- La sonde de 16 mm de diamètre permet un accès facile à travers des espaces restreints et dans des puits étroits. La sonde est conçue pour être utilisée dans différentes applications de surveillance.
- Diamètre de la sonde de 16 mm
- Batterie de 9 V facile à installer
- Arrêt automatique après 5 minutes
- Les rubans de rechange sont interchangeables avec les sondes 101 et 107. Électrode P8 La sonde d'interface 122 utilise l'électrode P8, de 16 mm de diamètre, en acier inoxydable et résistante à la pression jusqu'à 500 psi.

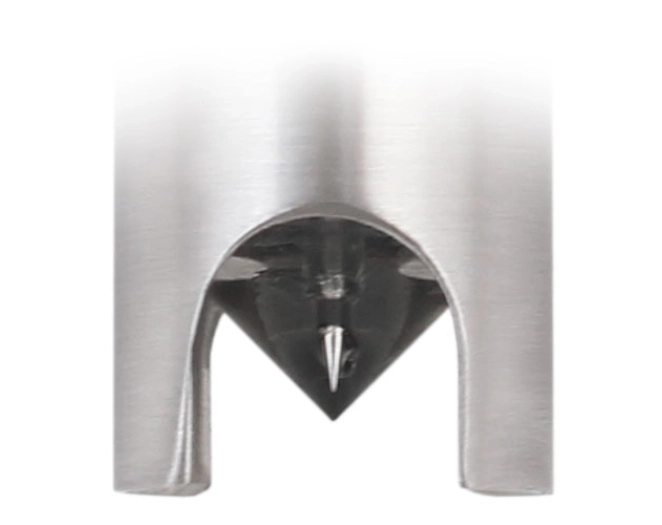

- Le faisceau est émis depuis une pointe en forme de cône Hydex. La pointe est protégée par un blindage en acier inoxydable intégral et est excellente pour la grande majorité des situations de surveillance des huiles et dérivés pétroliers. Ruban plat marqué au laser
- Le ruban plat est extrêmement précis, traçable selon les normes de mesure NIST et EU. Les marquages faciles à lire sur le ruban plat de 10 mm sont marqués au laser de manière permanente. La forme en "os de chien" du ruban empêche qu'il ne colle aux surfaces humides dans les puits.

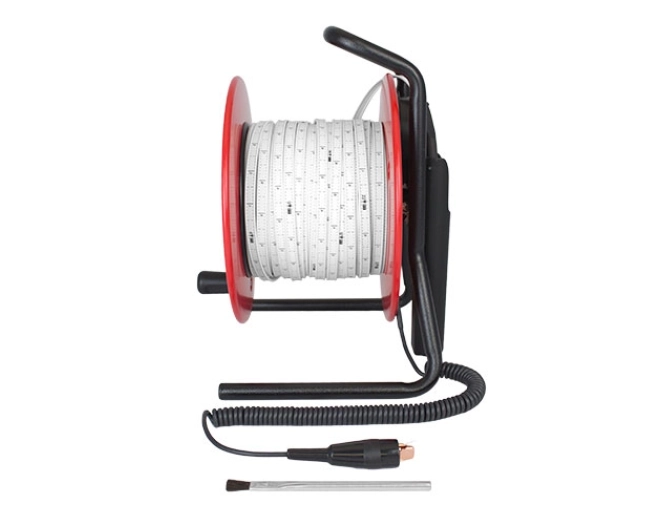

- Il est résistant à la plupart des produits chimiques, et la surface lisse du ruban est facile à nettoyer et à manipuler. LM2 : pieds et dixièmes de pouce, avec marquages tous les 1/100 pieds. LM3 : mètres et centimètres, avec marquages tous les millimètres. Équipement supplémentaire Chaque sonde de taille standard est fournie avec un piquet de mise à la terre, une brosse de nettoyage, et un guide/point de référence du ruban.

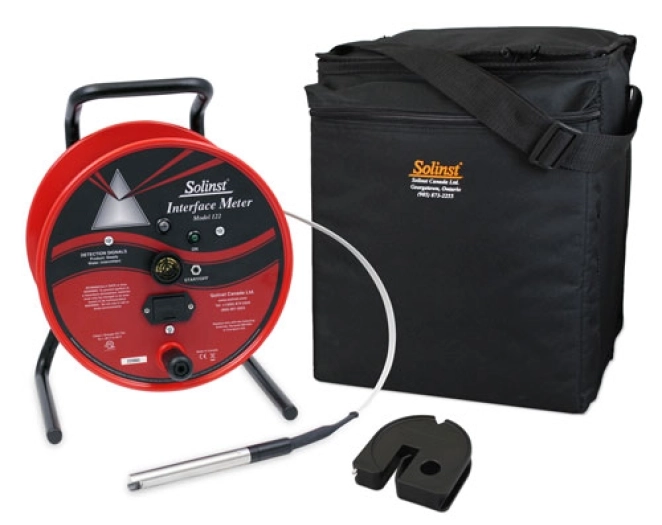

- Un étui de transport est en option. Le guide du ruban peut être utilisé pour fournir un support pour un petit dévidoir dans le tubage du puits. Il sert de point de référence permettant des mesures répétées avec précision, garantit que la sonde pend au centre du puits et protège le ruban des dommages. Il est essentiel d'utiliser le piquet de mise à la terre pour garantir la sécurité et le fonctionnement correct des dispositifs électroniques dans toutes les applications.
- Détection des interfaces eau-produit pétrolier
- Surveillance dans les puits, réservoirs et plans d'eau
- Études hydrogéologiques et remédiation environnementale
- Laboratoires de contrôle de qualité des liquides
- Applications dans les environnements classés ATEX
Produit (liquide non conducteur) = lumière et tonalité constantes Eau (liquide conducteur) = lumière et tonalité intermittentes Détection de phase
Pour détecter les liquides, les sondes d'interface Solinst utilisent un faisceau de lumière infrarouge et un détecteur. Lorsque la sonde pénètre dans un liquide, le faisceau est réfracté loin du détecteur, déclenchant une tonalité audible et une lumière. Si le liquide est une huile ou un produit non conducteur, les signaux sont constants.
Si le liquide est conducteur (eau), la conductivité de l'eau complète le circuit de conductivité. Cela annule le circuit infrarouge, et la tonalité et la lumière sont intermittentes.
L'électrode de la sonde d'interface 122 offre une précision allant jusqu'à 1,0 mm. La haute précision permet à la sonde de détecter la moindre trace de pétrole à la surface de l'eau.
Les éléments électroniques incluent des tests de circuit automatiques lors de l'utilisation du bouton “On”; 120 heures d'autonomie de batterie; des signaux clairs et de haute précision. Les circuits sont alimentés par une seule batterie standard de 9 V, située dans le plateau d'accès facile sur le couvercle avant de la plaque frontale.
La réfraction infrarouge est utilisée pour détecter les liquides et la conductivité pour distinguer l'eau. Les capteurs optiques et électroniques sont précisément alignés au même point zéro. Obtention de mesures de produit Pour mesurer l'épaisseur d'une couche de produit, abaissez la sonde dans le puits jusqu'à ce que le signal soit activé. S'il y a une couche de produit pétrolier sur l'eau (LNAPL), la lumière et la tonalité seront constantes, indiquant une interface air-produit. Lisez la profondeur sur le ruban marqué de façon permanente. Abaissez l'électrode plus loin, dans l'eau, où les signaux deviennent intermittents, puis retirez-la et prenez une lecture à l'interface produit-eau.
L'épaisseur de la couche de produit est ensuite déterminée en soustrayant la première lecture de la seconde. S'il n'y a que de l'eau dans le puits, il n'y aura que des signaux intermittents (eau). La présence ou l'absence de couches non aqueuses denses (qui coulent) en phase (DNAPL) est déterminée en abaissant à nouveau l'électrode jusqu'au fond d'un puits. Si la tonalité et la lumière constantes reviennent, cela indique un liquide non conducteur. Mesurez la profondeur et continuez à abaisser la sonde jusqu'à ce qu'elle touche le fond et que le ruban soit flasque. Pour déterminer l'épaisseur de la couche de DNAPL, soustrayez la première lecture de la profondeur du fond.
- Mesures fiables dans des conditions exigeantes
- Sûr pour une utilisation dans des environnements explosifs
- Haute durabilité et résistance chimique
- Installation rapide et facile
- Résultats précis pour les études environnementales et de remédiation
- Conception modulaire qui facilite l'entretien et le transport
