Mesures de gaz dans les études de site avec l’analyseur GFM 436

Les terres qui ont été précédemment occupées par des activités industrielles ou situées à proximité de celles-ci peuvent être affectées par la contamination par des produits chimiques et la génération de gaz souterrain. Parfois, des contaminants peuvent même être présents naturellement.

Un rôle clé de la gestion du développement en ce qui concerne la contamination des terres est de s’assurer que les terres sont adaptées à l’usage auquel elles sont destinées. Cela nécessite généralement la mise en service d’un consultant ou d’un spécialiste de l’environnement. Ces personnes doivent être familiarisées avec tous les éléments de l’évaluation des risques et des enquêtes sur site. Ils doivent également être familiarisés avec le cadre législatif entourant les terres touchées par la contamination.

L’évaluation des risques

Une évaluation des risques est un processus qui identifie tous les risques potentiels de contamination et considère la probabilité de dommages causés à la santé humaine et à l’environnement au sens large.

L’évaluation doit être spécifique au site, et une bonne évaluation des risques environnementaux doit contribuer au développement efficace du site en fournissant une aide complète et solide à la prise de décision. Habituellement, cela nécessite la mise en service de consultants ou de spécialistes de l’environnement.

Comment Gas Data GFM 436 peut vous aider ?

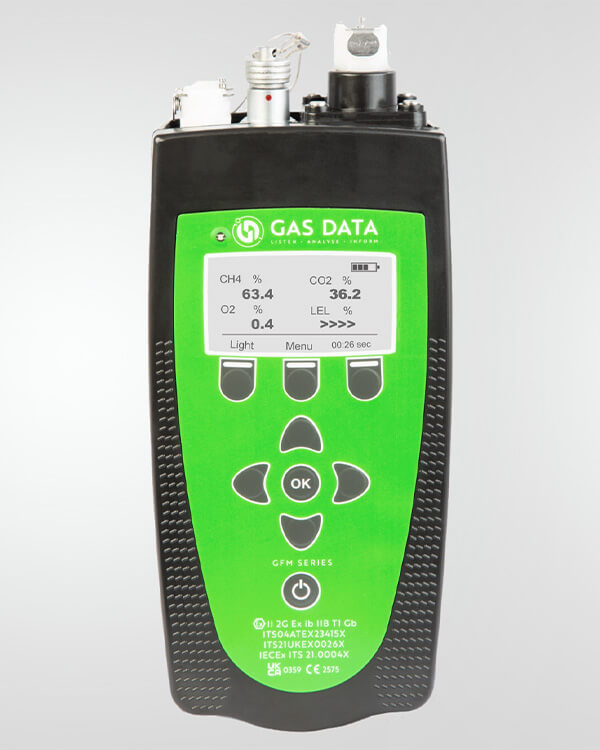

Le Gas Data GFM436 est un analyseur de gaz portatif accrédité ATEX, UKEx et IECEx conçu spécifiquement pour la surveillance et l’analyse des paramètres de gaz du sol lors d’études de sites sur des sites vierges, des friches industrielles et des terrains affectés par des opérations de décharge ou d’autres contaminations industrielles.

Le fonctionnement est extrêmement simple, mais les lectures obtenues sont complètes et précises. L’instrument utilise les capteurs NDIR (infrarouge non dispersif) exclusifs de Gas Data et une combinaison de capteurs et de transducteurs standard de l’industrie pour les autres paramètres. Il est léger, petit et robuste avec un boîtier résistant aux intempéries, ce qui le rend parfait pour une utilisation dans les conditions de terrain les plus difficiles. Il mesure d’abord la proportion de méthane (en volume et LIE), de dioxyde de carbone, d’oxygène, d’hydrogène sulfuré et de monoxyde de carbone dans le gaz du sol. Si les lectures de méthane sont supérieures aux niveaux normaux causés par la biodégradation, il est probable que le gaz du sol contienne d’autres vapeurs d’hydrocarbures (provenant de carburants, d’huiles ou d’autres contaminants déversés).

Un analyseur standard serait incapable de les évaluer, mais le GFM436 possède une deuxième échelle infrarouge référencée à la vapeur d’hexane. Cela permet au GFM436 de répondre de manière plus précise et prévisible car l’hexane a une caractéristique d’absorption infrarouge qui correspond étroitement à celle des vapeurs de carburant et d’huile typiques. En lisant à partir de cette deuxième échelle, des résultats de méthane erronés ou même hors plage, qui pourraient être dénués de sens, sont évités et remplacés par des lectures référencées à l’hexane à la place. Chef de file dans le domaine des mesures de gaz dans les enquêtes sur site, le contrôle des gaz de décharge et la surveillance de la conformité aux réglementations environnementales.

Le GFM436 est conçu pour améliorer l’utilité et la précision des PID couramment utilisés (détecteurs à photo-ionisation). Les PID sont l’appareil standard de l’industrie pour quantifier les faibles niveaux de COV (composés organiques volatils) dans les gaz du sol, mais ils ont une faiblesse inhérente en ce sens que leur étalonnage est grandement affecté par la présence de méthane. Le GFM436 lit automatiquement le facteur de multiplication nécessaire (facteur de compensation PID) qui doit être appliqué par l’utilisateur aux lectures prises à partir du PID avant qu’elles ne soient enregistrées. Une fois ce facteur appliqué, la lecture du PID est maintenant compensée avec précision pour l’erreur causée par la présence de méthane. Sans cette compensation, les lectures PID peuvent être grossièrement inexactes et trompeuses.

Un deuxième groupe de mesures définit les paramètres physiques du gaz tels que sa pression, son débit et sa température qui peuvent également être facilement mesurés sur le terrain à l’aide du GFM436. Un transducteur de débit massique thermique interne de haute précision mesure directement le débit de gaz sortant ou entrant dans le trou de forage de surveillance (débit bidirectionnel).

Le débit est affiché sous forme de deux lectures. L’une est la valeur instantanée, l’autre est la valeur de crête. Un étalonnage secondaire de ce transducteur est utilisé pour indiquer dynamiquement la différence précise entre la pression du gaz à l’intérieur du forage et la pression de l’air à l’extérieur (pression atmosphérique) jusqu’à quelques Pascals seulement. Cela se fait alors que le gaz coule encore. Deux transducteurs de pression statiques à pont en silicone sont également intégrés au GFM436, l’un pour déterminer la pression atmosphérique et l’autre est utilisé pour mesurer la pression statique dans le trou de forage dans les situations où le site utilise un réseau de tuyaux à vide connectés aux trous de forage afin de extraire les gaz (système d’extraction des gaz). En utilisant le canal de pression statique pour mesurer le vide à différents points du système d’extraction de gaz, le GFM436 peut également être utilisé pour aider au réglage des vannes de régulation et des pompes à gaz (équilibrage des gaz).

Enfin, en utilisant le connecteur multivoies sur le dessus de l’instrument, un capteur de température en option peut être branché pour les mesures de température de gaz à usage général, ou alternativement un anémomètre à palette pour mesurer la vitesse dans un pipeline de système d’extraction de gaz.

En utilisant les données du programme SiteMan de Gas Data, elles peuvent facilement être transférées vers et depuis un PC via le câble de connexion USB fourni. Le stockage des données peut être déclenché manuellement ou l’horloge interne en temps réel peut être programmée pour prendre et stocker automatiquement les mesures lorsque l’instrument est laissé sans surveillance.
