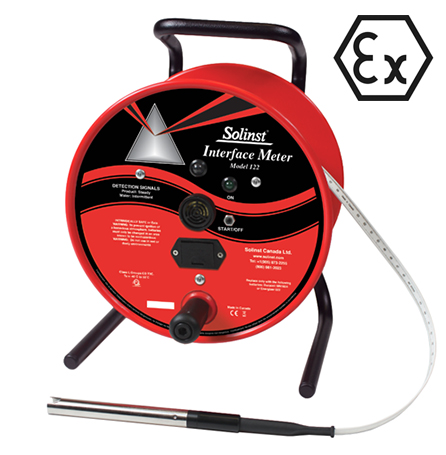

Sonde d'interface ATEX 122 Solinst

La description

La sonde d'interface ATEX Solinst 122 est conçue pour la détection et la surveillance précises des interfaces entre les liquides de différentes densités, tels que l'eau et les produits pétroliers flottants, dans des environnements potentiellement explosifs. Sa certification ATEX garantit une sécurité absolue dans les zones classées dangereuses, en respectant les réglementations de sécurité les plus strictes.

Fabriquée avec des matériaux résistants aux produits chimiques et à la corrosion, cette sonde permet des mesures fiables dans les puits de surveillance, les réservoirs et les plans d'eau, même dans des conditions de terrain exigeantes. Son design compact et modulaire facilite l'installation, le transport et l'exploitation, optimisant le temps et les efforts du personnel.

La sonde ATEX Solinst 122 est idéale pour les techniciens environnementaux, les hydrogéologues et les laboratoires de contrôle, fournissant une détection précise des interfaces et des résultats fiables pour les études de pollution et la réhabilitation de l'environnement.

 Disponible à la location.

Caractéristiques

• La détermination des liquides légers non aqueux (LNAPL) et des liquides denses non aqueux (DNAPL) est rapide et facile. La sonde scellée en usine est résistante à la pression (jusqu'à 500 psi) et des bandes sont disponibles dans une gamme de longueurs de 30 à 300 m.
• La sonde de diamètre 16 mm permet un accès facile à travers des espaces restreints et dans des puits étroits. La sonde est conçue pour être utilisée dans différentes applications de surveillance.
• Diamètre de la sonde de 16 mm
• Batterie 9 V facile à insérer
• Arrêt automatique après 5 minutes.
• Les bandes de rechange sont interchangeables avec les sondes 101 et 107. Électrode P8 La sonde d'interface 122 utilise l'électrode P8, de 16 mm de diamètre, en acier inoxydable et résistante à la pression jusqu'à 500 psi.

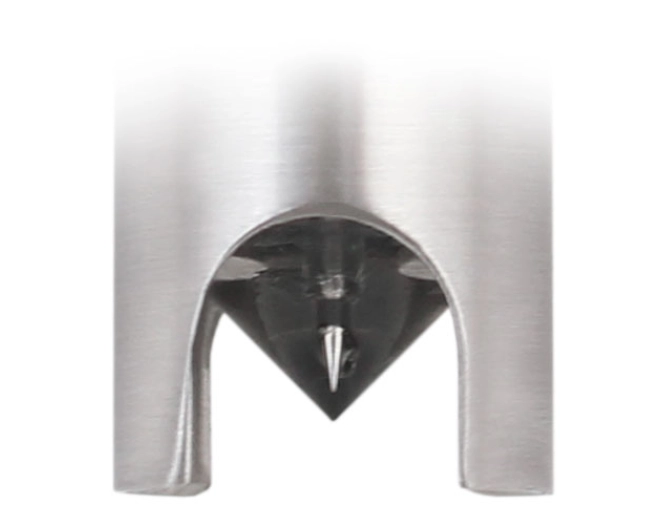

• Le faisceau est émis depuis une pointe en forme de cône Hydex. La pointe est protégée par un écran en acier inoxydable intégré et est excellente pour la grande majorité des situations de surveillance de l'huile et des produits pétroliers. Bande plate marquée au laser

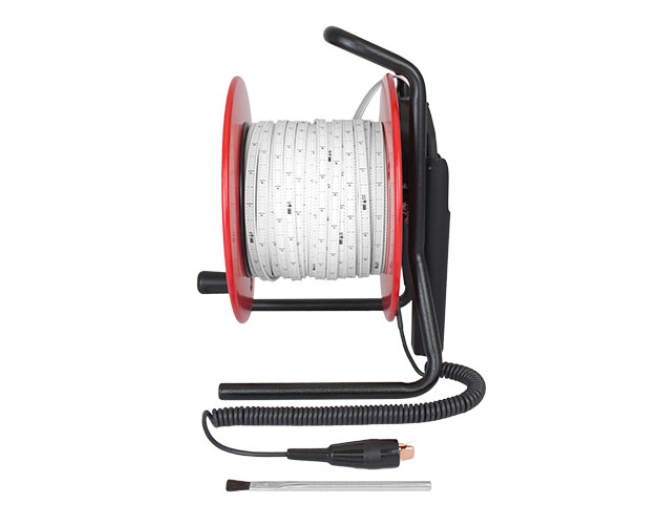

• La bande plate est extrêmement précise, traçable selon les normes de mesure NIST et EU. Les marques faciles à lire sur la bande plate de 10 mm sont marquées au laser de façon permanente. La forme "os de chien" de la bande l'empêche de coller aux surfaces mouillées dans les puits.

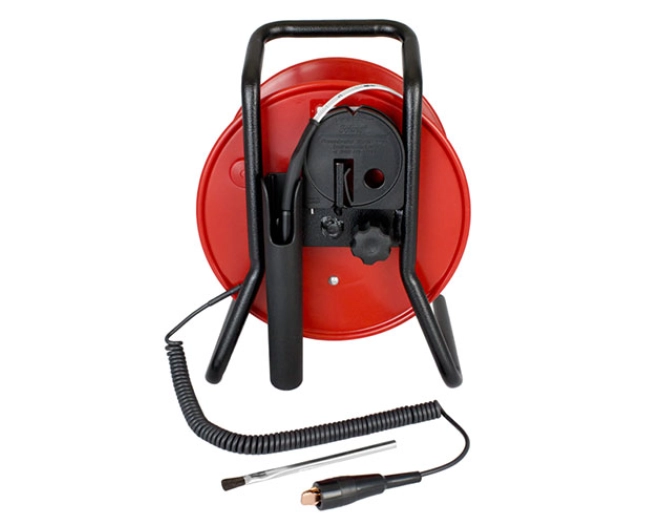

• Elle est résistante à la plupart des produits chimiques, et la surface lisse de la bande est facile à nettoyer et à manipuler. LM2 : pieds et dixièmes de pouce, avec des marques tous les 1/100 pieds. LM3 : mètres et centimètres, avec des marques tous les millimètres. Équipement additionnel Chaque sonde de taille standard est fournie avec un poteau de terre, une brosse de nettoyage et un guide/point de référence de la bande.

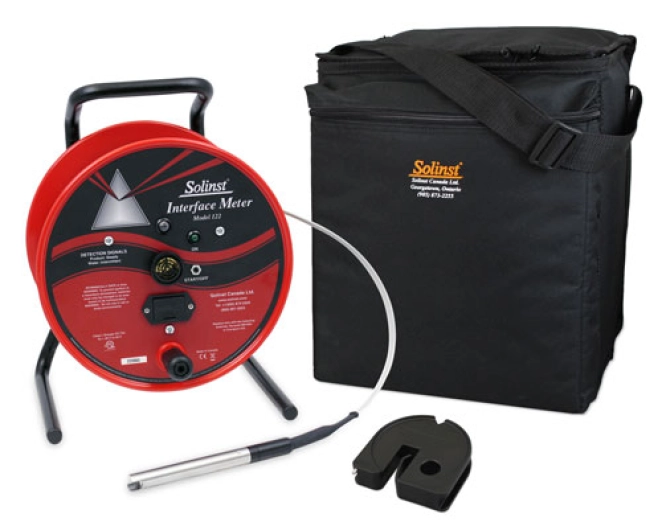

• Une mallette de transport est en option. Le guide de la bande peut être utilisé pour fournir un support pour un petit enrouleur dans le tubage du puits. Il agit comme un point de référence permettant des mesures répétées avec précision, assure que la sonde est suspendue au centre du puits et protège la bande des dommages. Il est essentiel d'utiliser le poteau de terre pour garantir la sécurité et le fonctionnement correct des appareils électroniques dans toutes les applications.

Applications

• Détection des interfaces eau-produit pétrolier
• Surveillance dans les puits, réservoirs et plans d'eau
• Études hydrogéologiques et remédiation environnementale
• Laboratoires de contrôle de qualité des liquides
• Applications dans les environnements classés ATEX

Opération

Produit (liquide non conducteur) = lumière et tonalité constantes Eau (liquide conducteur) = lumière et tonalité intermittentes Détection de phase

Pour détecter les liquides, les sondes d'interface Solinst utilisent un faisceau de lumière infrarouge et un détecteur. Lorsque la sonde pénètre dans un liquide, le faisceau est réfracté loin du détecteur, déclenchant une tonalité audible et une lumière. Si le liquide est une huile ou un produit non conducteur, les signaux sont constants.

Si le liquide est conducteur (eau), la conductivité de l'eau complète le circuit de conductivité. Cela annule le circuit infrarouge, et la tonalité et la lumière sont intermittentes.

L'électrode de la sonde d'interface 122 offre une précision allant jusqu'à 1,0 mm. La haute précision permet à la sonde de détecter la moindre trace de pétrole à la surface de l'eau.

Les éléments électroniques incluent des tests de circuit automatiques lors de l'utilisation du bouton “On”; 120 heures d'autonomie de batterie; des signaux clairs et de haute précision. Les circuits sont alimentés par une seule batterie standard de 9 V, située dans le plateau d'accès facile sur le couvercle avant de la plaque frontale.

La réfraction infrarouge est utilisée pour détecter les liquides et la conductivité pour distinguer l'eau. Les capteurs optiques et électroniques sont précisément alignés au même point zéro. Obtention de mesures de produit Pour mesurer l'épaisseur d'une couche de produit, abaissez la sonde dans le puits jusqu'à ce que le signal soit activé. S'il y a une couche de produit pétrolier sur l'eau (LNAPL), la lumière et la tonalité seront constantes, indiquant une interface air-produit. Lisez la profondeur sur le ruban marqué de façon permanente. Abaissez l'électrode plus loin, dans l'eau, où les signaux deviennent intermittents, puis retirez-la et prenez une lecture à l'interface produit-eau.

L'épaisseur de la couche de produit est ensuite déterminée en soustrayant la première lecture de la seconde. S'il n'y a que de l'eau dans le puits, il n'y aura que des signaux intermittents (eau). La présence ou l'absence de couches non aqueuses denses (qui coulent) en phase (DNAPL) est déterminée en abaissant à nouveau l'électrode jusqu'au fond d'un puits. Si la tonalité et la lumière constantes reviennent, cela indique un liquide non conducteur. Mesurez la profondeur et continuez à abaisser la sonde jusqu'à ce qu'elle touche le fond et que le ruban soit flasque. Pour déterminer l'épaisseur de la couche de DNAPL, soustrayez la première lecture de la profondeur du fond.

Avantages

• Mesures fiables dans des conditions exigeantes
• Sûr pour une utilisation dans des environnements explosifs
• Haute durabilité et résistance chimique
• Installation rapide et facile
• Résultats précis pour les études environnementales et de remédiation
• Conception modulaire qui facilite l'entretien et le transport
