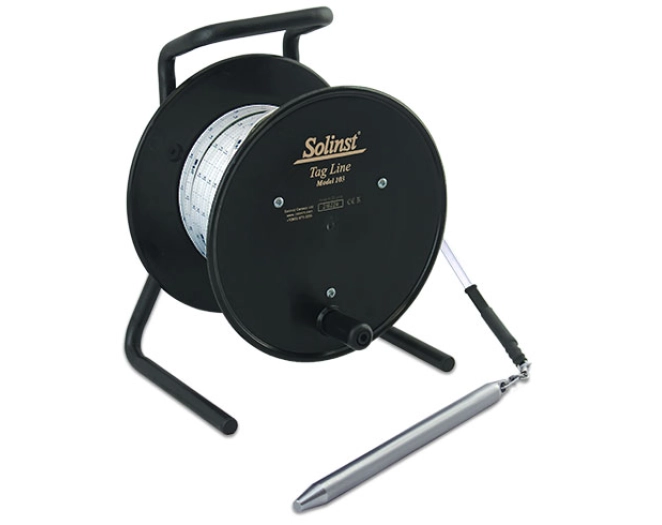

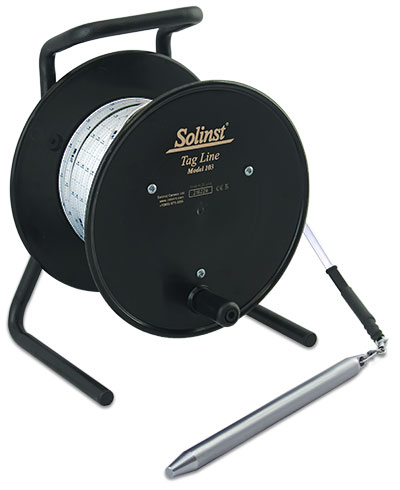

103 Tag Line

Descripción

El Tag Line 103 es un instrumento de campo diseñado para determinar con precisión la profundidad hasta el fondo de un pozo o perforación y las capas de relleno durante su instalación. Consiste en un cable o cinta marcados con láser montados en un carrete robusto con manilla de transporte, freno y soporte de peso. La marcación láser en intervalos regulares facilita lecturas visibles y continuas a medida que se baja o eleva el cable/cinta, lo que permite mediciones fiables y repetibles en diversas condiciones de terreno y trabajo.

Características

• Cable o cinta marcados con láser: Permiten mediciones de profundidad claras y precisas a lo largo de toda la longitud.
• Carrete independiente y resistente: Facilita el despliegue y recogida del cable o cinta con comodidad y control.
• Plomada desmontable: El peso en la punta indica el final del pozo/perforación y puede retirarse para usar la línea como soporte.
• Opciones de cable y cinta: Disponible en versiones de cable recubierto o cinta plana, ambas diseñadas para resistir uso intensivo.
• Guiacinta incluido: Facilita el uso sobre el borde del ademe de pozo protegiendo el cable o cinta y mejorando la precisión de lectura.
• Ligero y portátil: Fácil de transportar y manejar en campo.

Aplicaciones

• Medición de profundidad de fondo de pozo o perforación.
• Determinación de la profundidad de capas de relleno (arena, bentonita) durante la instalación del pozo.
• Soporte seguro para despliegue de bombas portátiles, muestreadores y sellos mecánicos.
• Línea guía para instalar registradores de datos o sensores durante pruebas y perfilados.
• Lectura continua y monitoreo en proyectos de perforación, construcción de pozos y muestreo ambiental.

Funcionamiento

1. Despliegue: Se baja el cable o cinta marcado con láser desde el carrete hasta alcanzar el fondo del pozo o el punto de medición deseado.
2. Lectura de profundidad: Cuando la pesa llega al fondo, el cable/cinta queda flojo; se retira suavemente y se toma la lectura de profundidad desde las marcas láser.
3. Uso como soporte: Si se retira la pesa, el cable/cinta puede servir de línea de soporte para bombas, muestreadores u otros dispositivos, manteniendo la marca de profundidad conocida.

Ventajas

• Medición precisa de profundidad: Las marcas láser ofrecen referencias claras y continuas para medir profundidad de fondo o niveles intermedios.
• Uso versátil: Puede utilizarse tanto para mediciones simples como para dar soporte a equipos (bombas, muestreadores, sellos mecánicos) durante instalaciones.
• Fácil de usar: Su estructura simple y robusta permite operaciones rápidas en campo sin necesidad de herramientas complejas.
• Multifuncional: La plomada desmontable convierte la línea en soporte fiable para diversos instrumentos y accesorios.
• Portátil y duradero: Ideal para trabajos de campo frecuentes, con carrete fácil de manejar y materiales resistentes

Documentos

• ES_FT_A201798103_103 Tag Line
• FR_FT_A201798103_103 Tag Line
• EN_FT_A201798103_103 Tag Line
