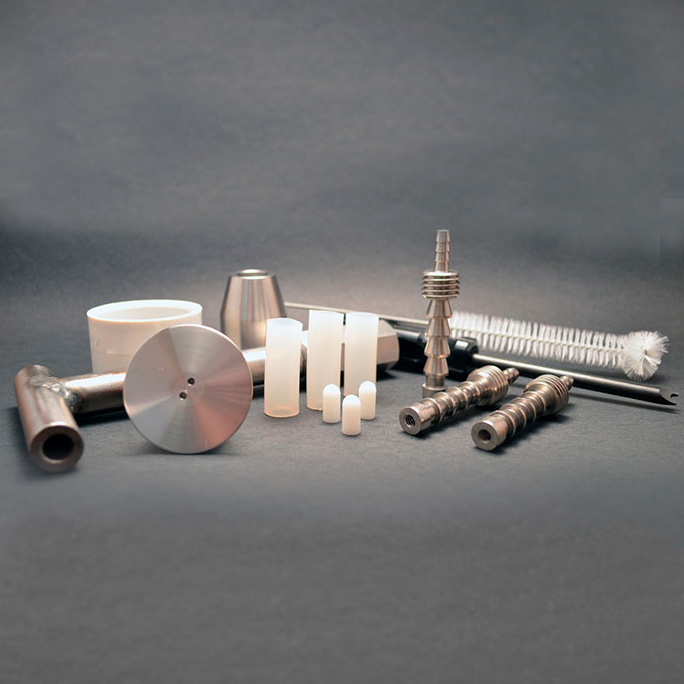

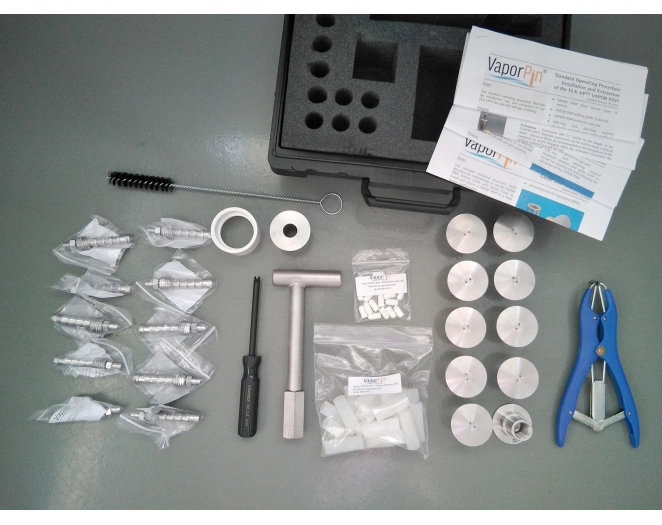

Kit Vapor Pin para muestreo sub-slab

Descripción

El sistema Vapor Pin está diseñado para realizar muestreos de gases sub-slab. Muestreo de gases y vapores del subsuelo (sub-slab), estudios / pruebas de despresurización, evaluaciones de gases dispersos, caracterización de la fuente de contaminación y monitoreo de la evolución de la mitigación.

Servicio de instalación en España y Portugal.

Características

Aplicaciones

Muestreo de intrusión de vapores

VaporPin® – Una solución simple e innovadora en equipos de muestreo de vapores del suelo:

VaporPin® es un dispositivo patentado y sencillo de usar para detectar intrusión de vapores en el suelo. Reutilizable y versátil, este dispositivo es una de las herramientas más innovadoras para el muestreo de vapores del suelo, que ha logrado avances muy positivos por ser rápido y fácil de instalar, tanto para los consultores ambientales, los perforadores y las empresas que realizan pruebas y muestreos de vapores y de sistemas de mitigación.

Evaluación de intrusión de vapores

Utilizando las espigas Vapor Pin® para Evaluaciones de Intrusión de Vapores:

Vapor Pin® tiene varias aplicaciones, pero se desarrolló especialmente para recoger vapores del subsuelo para las evaluaciones de intrusión de vapores. El vapor del suelo que está directamente debajo del pavimento de un edificio – vapores del contrapiso – es lo que más representa el riesgo a la salud, debido a ser el más cercano al aire en un ambiente cerrado. A diferencia del aire en los ambientes cerrados, el vapor del subsuelo generalmente no se deja influenciar por las fuentes interiores o exteriores. Los vapores del contrapiso son más representativos de las condiciones interiores que los vapores más profundos, siendo más sencillos de recoger utilizando un equipo manual y portátil.

Caracterización de las emisiones de COVS

Vapor Pin® es ideal para localizar de manera rápida y eficiente las fuentes de contaminación de compuestos orgánicos volátiles (COV) debajo del pavimento de manera rápida y eficiente, para que se pueda enfocar los esfuerzos en la remediación y la mitigación ambiental, ahorrando a nuestros clientes tiempo y dinero.

 Nuestra experiencia ha encontrado que la mayoría de los sitios contienen concentraciones de contaminantes además de los contaminantes asociados con tanques subterráneos y áreas de desengrase. La existencia de un área contaminada puede generar numerosos problemas, como daños a la salud, calidad comprometida del agua, restricciones en el uso de la tierra y daños al medio ambiente.

Uso de Vaporpin para pruebas de presión

La prueba de extensión de campo de presión o prueba de presión bajo el suelo (PFE) asegura que un sistema de despresurización del subslab crea suficiente vacío en todas partes debajo del piso. Esta prueba de presión, llamada PFE (Pressure Field Extension) siempre se recomienda antes de la instalación de cualquier sistema de mitigación. A partir de la prueba de presión, se desarrolla un sistema adecuado para revertir daños parciales y eliminar situaciones de riesgo a la salud. La herramienta también se utiliza para pruebas periódicas, lo que permite comprobar si la despresurización del subslab continúa operando dentro de los límites especificados.

Un mejor enfoque para el “PFE” es medir el vacío del subslab a través de Vapor Pin®, ya que este proveerá un sello firme contra el hormigón y evitará la intrusión de gases del subsuelo hacia el aire interno.

Vapor Pin® puede quedarse instalado por tiempo indefinido para las mediciones subsiguientes o sacado y reutilizado en otro lugar. Para la prueba de radón, por ejemplo, Vapor Pin^® puede ser reutilizado con simplemente cortar y sustituir el manguito de silicona entre los agujeros, pero es importante que se descontamine el Vapor Pin^® antes de reutilizarlo en una ubicación diferente.

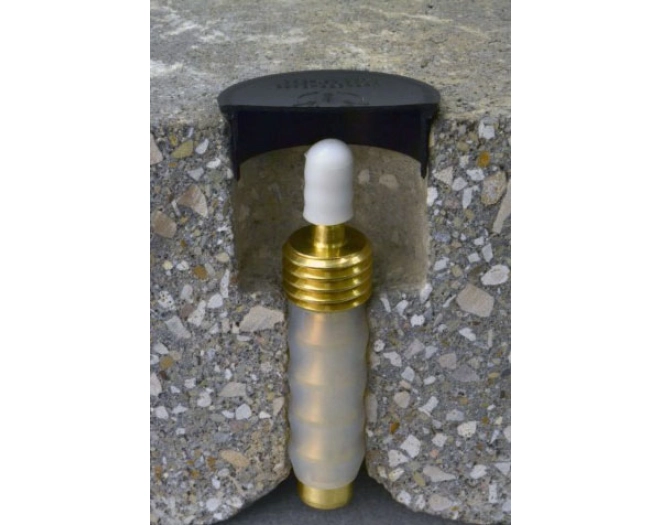

Para la realización del “PFE” durante la prueba piloto, el Vapor Pin^® puede instalarse en la configuración de “Stick-up”, lo que requiere una única perforación de un pozo de 1,58 cm de diámetro en el hormigón. Si se deja el Vapor Pin^® en su lugar para pruebas posteriores, normalmente se instala en la configuración de montaje permanente “flush-mount”, para que no represente un riesgo en los lugares por los que se transitan máquinas y personas. Vapor Pin^® de montaje permanente se puede cubrir con la tapa protectora de acero inoxidable Vapor Pin^®, lo que reduce el riesgo de adulteración, o con una tapa de montaje permanente de plástico negro, lo que es más económico. Recomendamos el uso de Vapor Pin^® para pruebas piloto, y para los pozos permanentes para pruebas subsiguientes.

Servicio de instalación en España y Portugal

Funcionamiento

Se instala directamente en el subsuelo a través de puntas de muestreo perforadas o insertadas bajo la losa, conectadas mediante mangueras al sistema de recolección. Durante el muestreo, el gas del suelo es aspirado y filtrado, manteniendo la integridad de la muestra y evitando contaminaciones externas.

Los datos obtenidos permiten evaluar la presencia de vapores de hidrocarburos u otros gases contaminantes, asegurando mediciones seguras, precisas y confiables para análisis de laboratorio o monitoreo ambiental continuo.

Ventajas

• Reduce el daño a la losa (primeros centímetros de suelo).
• Mejora las pruebas de diagnóstico.
• Mejor resolución espacial.
• Conexiones rápidas y comunes con equipos de muestreo.
• De fácil instalación, proceso de muestra y recogida para su reutilización.
• Elimina la necesidad de lechada de cemento, aumentando su productividad.
• Reduce tiempo de muestreo, permitiendo adquirir más muestras con un menor coste, mejorando a su vez, el entendimiento de las condiciones del emplazamiento.
• El diseño único patentado reduce el riesgo potencial de fugas y mejora la calidad de la muestra.
