Bombeo y tratamiento ATEX compacto

Requisitos de cliente:

Bombeo y tratamiento de aguas contaminadas con hidrocarburos en condiciones ATEX para aplicaciones con limitaciones de espacio.

Solución aportada:

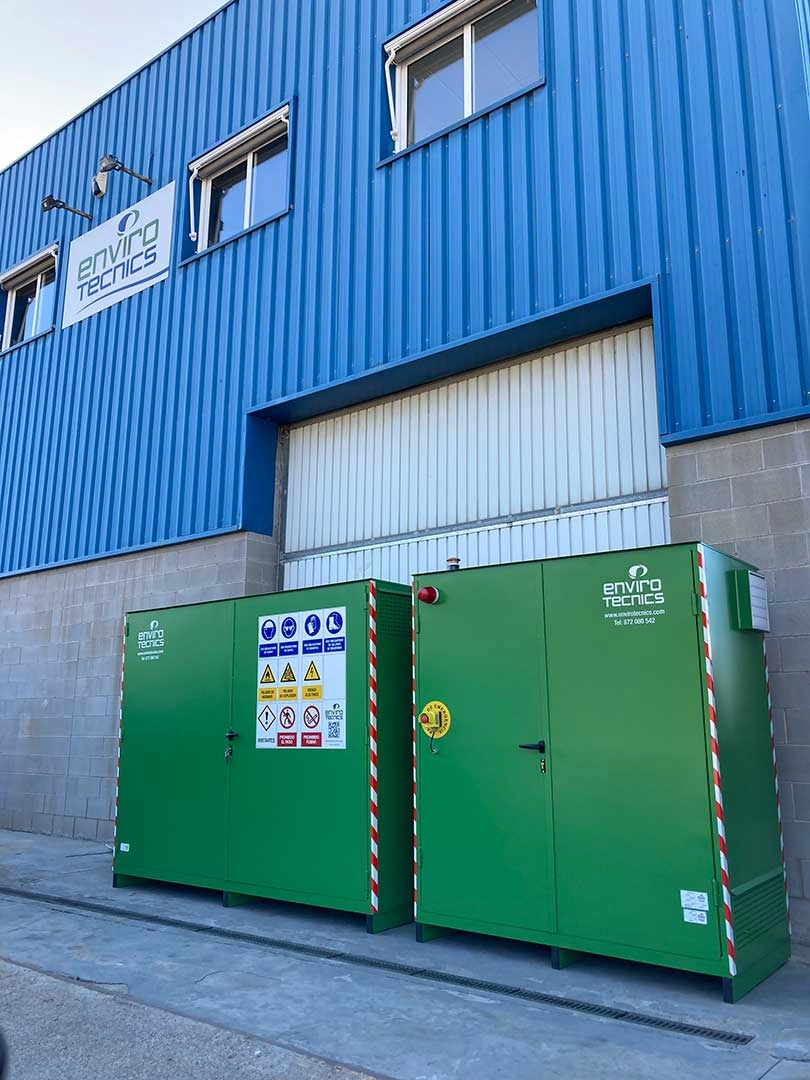

Envirotecnics diseñó y fabricó una unidad de tratamiento de bombeo neumático con tratamiento para eliminar hidrocarburos (pump-and -treat) que consiste en dos equipos de dimensiones reducidas. Cada equipo está provisto con un aislamiento térmico y acústico ignífugo.

Dimensiones y peso:

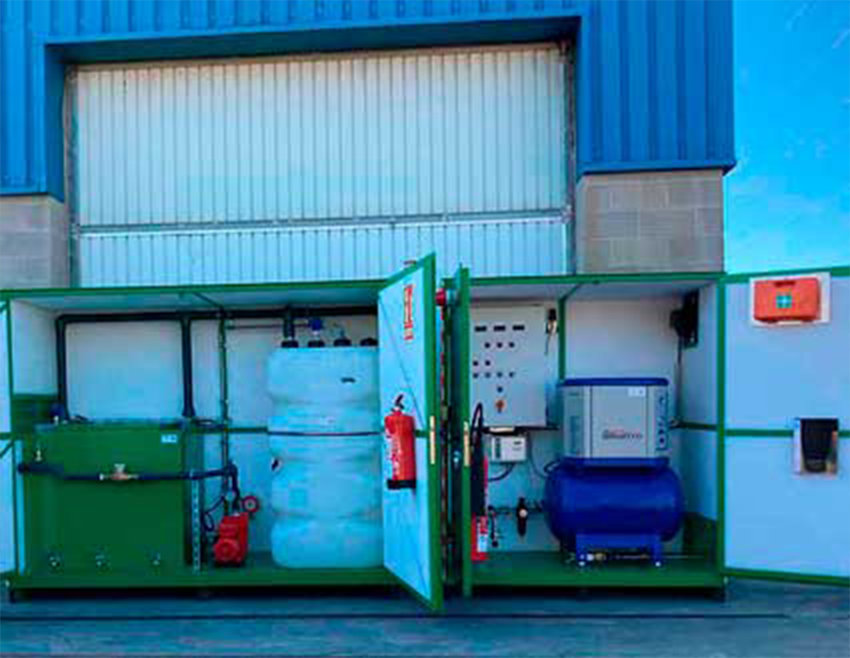

• El equipo de tratamiento, equipado con un separador de hidrocarburos con una capacidad de 1,5 l/s, una bomba de transferencia y un depósito para almacenar la fase, cumple con los requisitos ATEX, mientras el otro contiene el cuadro eléctrico de control, un compresor de 2,2 kW y la centralita de explosividad.
• El cuadro eléctrico permite controlar todos los parámetros de operación, incluyendo control de temperatura y los niveles relevantes de líquidos en el separador de hidrocarburos y el el depósito de almacenaje.
• El cuadro esta equipado con un modem que permite enviar los mensajes de alarma a distancia.

Resultado:

Una unidad de tratamiento de pump and treat muy compacta y de instalación flexible para aplicaciones con hidrocarburos en condiciones ATEX.

El diseño en dos equipos permite una instalación flexible en función de las condiciones especificas de ubicaciones con limitaciones de espacio.

A pesar de sus dimensiones reducidas, la instalación contiene todos los elementos y prestaciones de una unidad de tratamiento convencional incluyendo aislamiento térmico/ acústico, control automático con aviso de alarmas a distancia y cumplimiento de requisitos ATEX.
